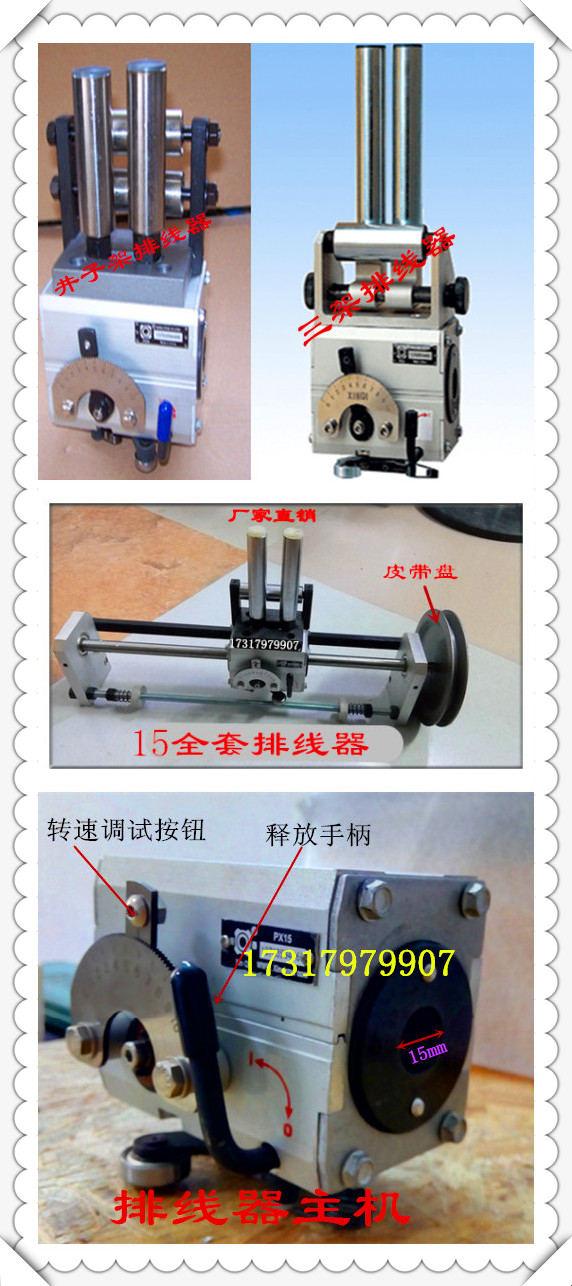

排线器的工作原理就是由电机带动光轴转动，主机在光轴上左右往复移动而进行工作的，每台排线器里面有三盘或四盘轴承，四盘轴承的推力比三盘轴承的推力大一倍，客户可自行选择，PX20B而且我们的排线器在连接电机的时候可选择用链轮或者皮带轮都是可以的。新器排线器 精密排位器  带架摆线器

排线器在电线电缆生产设备中的排线机，目前用得最多的是机械装置。它的了大缺点是改变排线距比较麻烦，而且难以调节精确。为了克服这个缺点，我们设计了一个数控排线器，它可以使用拨码盘而十分方便地设定排线距离，关能够使排线机构严格地跟踪收线的动作。

排线器的机械传动部分，仍然使用传统的螺母丝杠机构，而驱动丝杠转动则采用了步进电机。

排线器的排线距离，是借助电磁转速传感器所产生的脉冲，控制步进电机的转动步数来实现的。其数控电路由转速传感器、整形器、两个比例乘法器、步进电机控制器、触发器、脉冲发生器及门路等组成。
