隔膜式气压罐选型计算

不管是压差式还是变频式的供水机组，都必须选择隔膜式气压罐以解决水泵频繁重启的现象。如何选择压力罐的容积及压力罐的压力等级呢?压力罐的容量选择必须有依据，否则依然无法解决水泵频繁重启的问题。压力罐的容量必须根据水泵流量、扬程及启动频率来选型压力罐的压力等级。

容积计算

一般地，水泵每小时启动次数和功率的关系表如下：

电机功率(Kw)5.5Kw以下5.5-7.5Kw7.5-22Kw22-55Kw

启动次数(次/小时)3020128

1、有效容积Vesp计算公式如下：

Vesp=16.5×Q/n，其中，Q为水泵流量，n为每小时启动次数

2、根据水泵启停特性计算出有效容量系数

Z=(Pi+1.033)/(Pf+1.033)

其中，Z为有效流量系数，即已知水泵启停压力条件下，压力罐有效容量使用率比值。

Pi为水泵启动压力=实际扬程+管路损失+系统所需压力

Pf为水泵停止压力=一般为Pi+(1-2)kg/cm2

3、根据Vesp和Z计算出压力罐实际容量

Vt=Vesp/Z

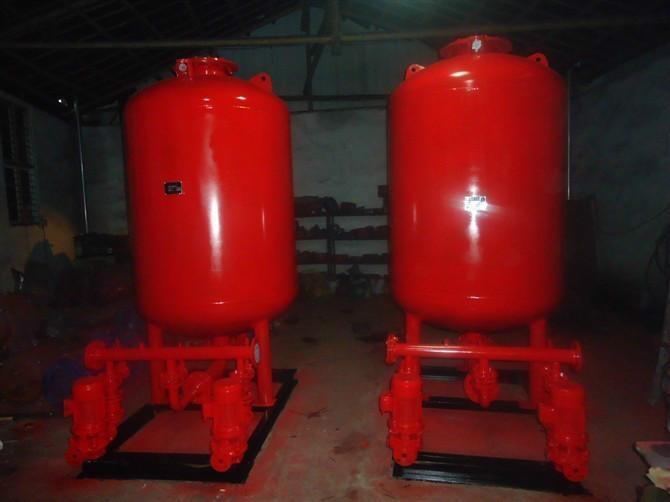

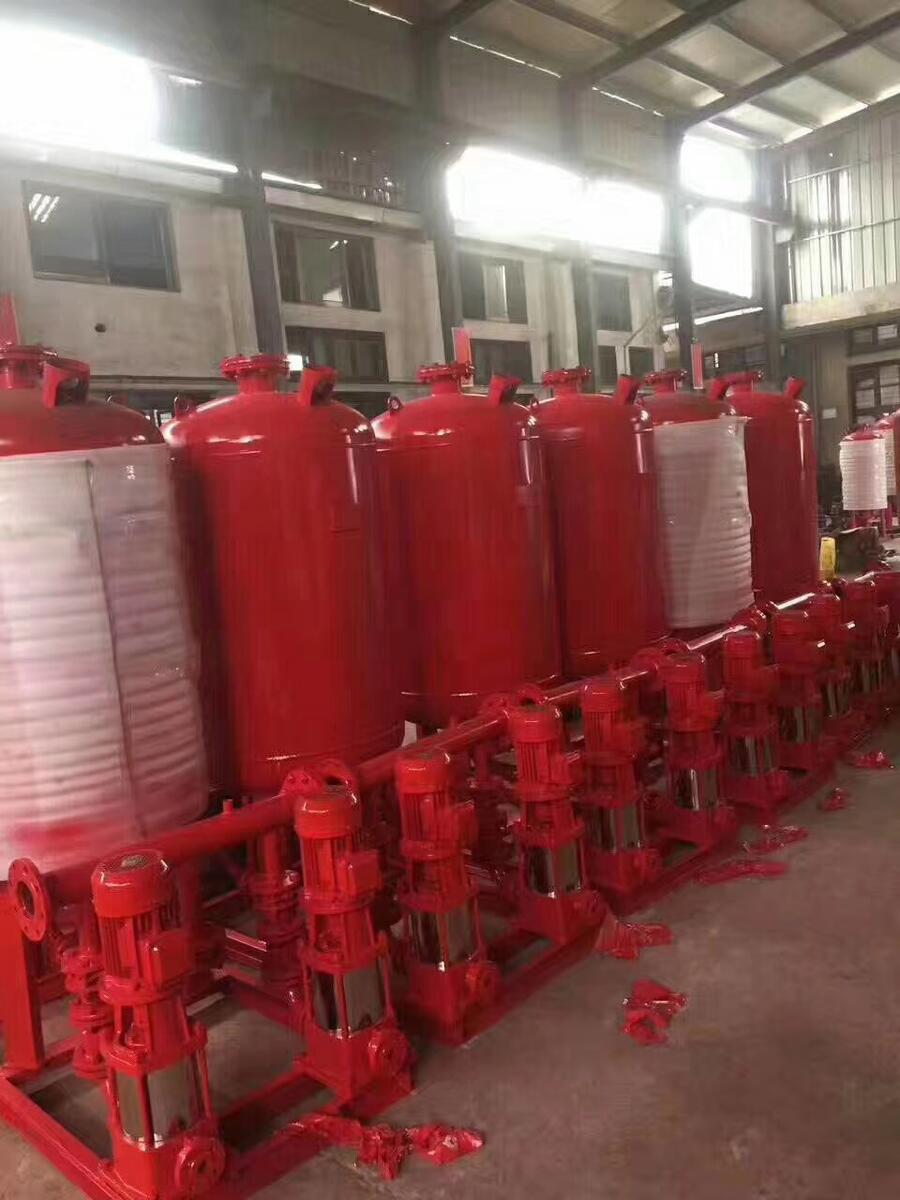

隔膜式压力罐主要由气阀盖、充气口、橡胶隔膜、碳钢罐体、进出水接口和聚丙烯内衬几部分构成。

罐体一般采用碳钢材质，也有不锈钢和玻璃钢材质。

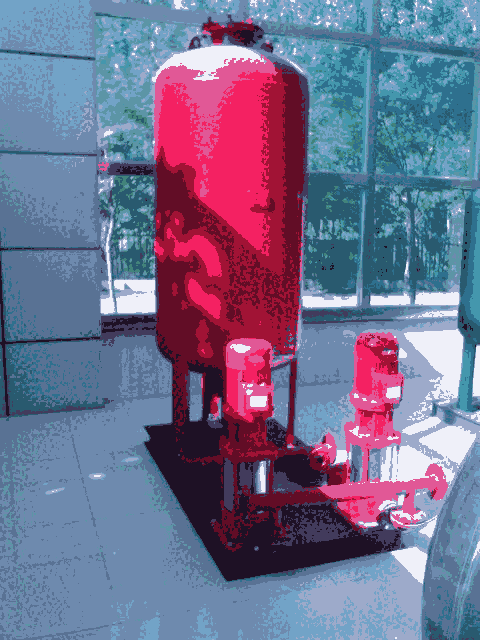

隔膜式压力罐一般安装在配水泵与管网之间。水泵启动后，即向管网供水，多余的水则贮存至罐内，并使罐内水位上升，罐内空气受到压缩，压力随之增高。当罐内压力达到所规定的上限压力值时，由管道与罐顶部相连通的电接点压力表的指标接通上限触点，发出信号，切断电源，停泵。用户继续用水，罐内压缩空气将罐内的水压入管网，水位下降，罐内空气压力也随之下降。当降至所要求的下限压力值时，电接点压力表的
