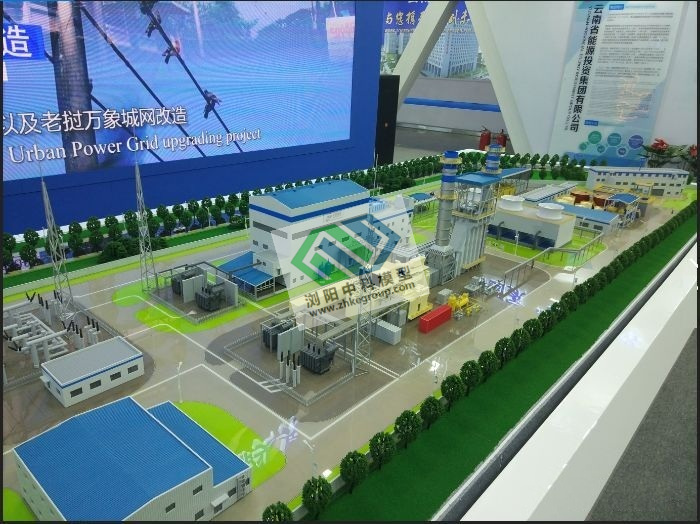

便于项目展示、参观接待、能源科普教育等，模型宗旨在让参观者清晰地了解燃气-蒸汽联合循环发电模型的整体布局、规模和直观地了解到其燃气-蒸汽联合循环发电的工艺流程。

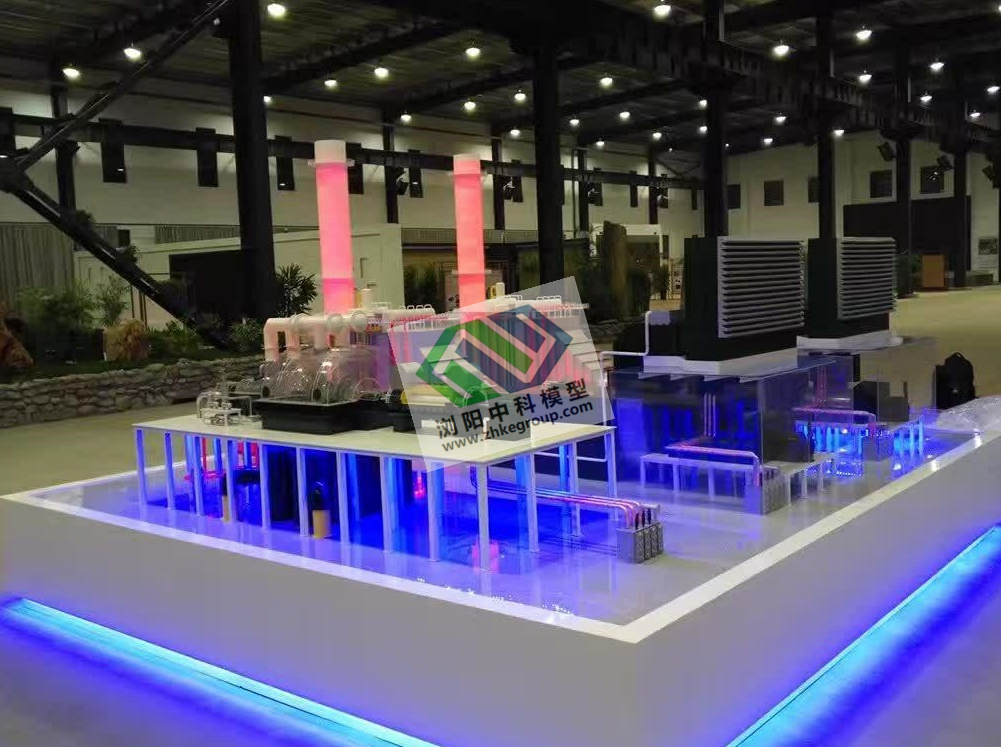

燃气-蒸汽联合循环发电机组模型以实际电厂（燃气-蒸汽联合循环单轴布置机组）为原型，按比例制作，主要包含设备为余热锅炉模型，燃气轮机模型，高/中压汽轮机模型，低压汽轮机模型，发电机模型，变压器模型，变电站模块模型。以及各个设备之间连接管组成。流水灯模拟其介质（燃气，冷水，热水，蒸汽）流动。透明结构，电动动态演示。

燃气-蒸汽联合循环发电机组模型主要包括部件为余热锅炉，燃气轮机，压气机，蒸汽轮机，发电机。其发电流程为：经过加热后的天然气进入燃气轮机的燃烧室，与压气机压入的高压空气混合燃烧，产生高温高压气流推动燃气轮机旋转做功，总燃气轮机排除的高温气体，进入余热锅炉把水加热成高温高压蒸汽，高温高压蒸汽进入蒸汽轮机，推动蒸汽轮机旋转做功，将内能转换成机械能。燃气轮机、蒸汽轮机、发电机的转轴相互连接，通州旋转，实现燃气轮机、蒸汽轮机同时推动发电机旋转发电。

4、燃气轮机模型模块
燃气-蒸汽联合循环发电模型；燃气轮机模型采用西门子燃气轮机SGT5-4000F为原型按照比例制作，通过中心轴线四分之一剖视制作，可透过剖面清楚观察到内部结构，采用电动机提供动力带动设备真实运转，模拟整个F级燃气轮机工作流程。通过不同分色管道内过LED灯光流，展示不同原料管道的烟气流动工艺流程。燃气轮机模型全面、准确反映燃气轮机仿真模型整体机构，模拟电动演示；叶片采用全金属制作（铜或铝），轴采用实心不锈钢制作，轴承采用不锈钢制作。其余部件主要采用PVC工程塑料或有机玻璃制作，为了方便教学内部组成部件采用部分结构分色展示；燃气轮机模型燃烧室采用环型燃烧室，在燃烧室内壳，外壳（采用透明有机玻璃制作，全透明结构）体所形成的环形空腔内（采用LED灯模拟燃烧），有一个由内，外环构成的火焰管道（采用分色玻璃管道制作），在环形火焰管头部沿周向均匀布置诺干喷嘴和旋流器（采用PVC工程塑料制作，高级汽车烤漆着色）

5、余热锅炉模型模块
三压再热循环余热锅炉，汽水系统主要由低压、中压、高压三部分组成，可同时产生低压过热蒸汽、中压过热蒸汽、高压过热蒸汽，分别驱动低压汽轮机、中压汽轮机、高压汽轮机，可最充分的把燃气的热能转换成机械功。采用全透明分色结构展示，主要采用高透进口亚克力有机玻璃制作，采用分色结构展示（不同部件采用不同 颜色的亚克力有机玻璃制作，区分各个部件，更利于教学培训）模型主要展现结构：省煤器、低压汽包、低压蒸发器、低压过热器，模型主要展示工艺流程为余热锅炉汽水流程，采用不同颜色高透亚克力有机玻璃管道内过高亮LED灯光流模拟介质流向工艺（蒸汽：红色管道，热水：黄色管道，冷水：绿色管道，空气（或燃气）为蓝色管道，管道内LED灯流向演示汽水工艺流程。

6、蒸汽轮机模型模块
燃气-蒸汽联合循环单轴布置发电系统中采用三压三缸双流式蒸汽轮机，包含高压缸、中压缸（模型采用中高压合缸结构）、低压缸，汽轮机模型模拟设备主要通过静态结构展示与动态演示部件组成；静止部件： 主要部件有汽缸、 隔板、 喷嘴、 汽封、 轴承等；转动部件： 主要部件有转子（主轴、 叶轮）、 联轴器等

7、发电机模型模块
发电机定子模型：发电机定子模型主要由机座模型（透明有机玻璃制作，全透明结构展示），定子铁芯（铝合金制作），定子绕组（铜线，有机玻璃制作）、端盖（有机玻璃制作）；发电机转子模型：转子本体（采用实心铝棒制作）；转子绕组：转子绕组模型有铜线制作，并制作槽楔，可通过透明外壳直接观看
8，变压器模型模块
变压器模型主要静态展示变压器其外形结构特点
