EOCR-FDE 是施耐德电气（原韩国三和）推出的分体式电机保护继电器，专为监测和保护电动机运行状态设计

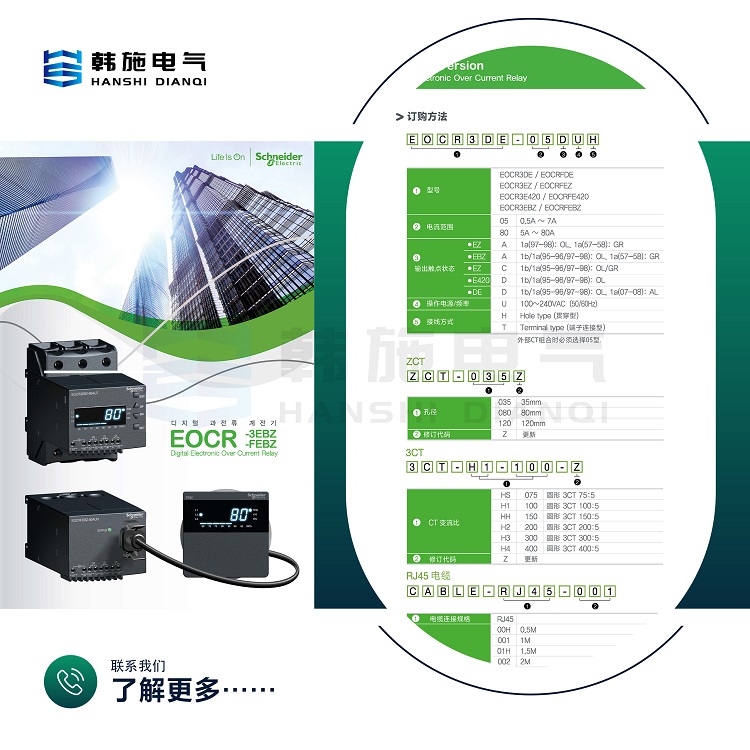

一、型号与规格

?型号分类?：?05型?：电流范围 ?0.5–7A?，型号为 EOCRFDE-05DUH（贯穿型）和 EOCRFDE-05DUT（端子型）80型??5–80A?型号为 EOCRFDE-80DUH（贯穿型）和 EOCRFDE-80DUT（端子型）使用外配电流互感器（CT）时，保护范围可扩展至 ?960A?

?穿线方式?：?贯穿型（DUH）?：直接穿线，避免裸露接地?。?端子型（DUT）?：通过端子接线，适应不同安装场景?。

二、技术参数

?测量精度?：±1%?

?适用频率?：支持 ?20–400Hz?适用于变频调速环境

?控制电源?：?100–240V AC/DC?宽电压输入

?显示方式?三相电流值循环显示（间隔5秒），可手动固定显示某一相故障代码通过LED显示，支持快速诊断?

三、核心功能

?保护功能?：过电流（定时限/反时限）、欠电流、缺相、堵转、逆相（反转）、失速、电流不平衡?

?堵转保护?：动作时间可设定为 ?D-TIME后0.5秒?（定时限）

?缺相保护?：3秒内响应

?诊断与记录?：

存储最近3次故障原因及电流值?。

记录电机累计运行时间，支持运行时间报警?。

?附加功能?：

预报警、自动复位、密码保护（防止参数误修改

支持手动复位或远程电气复位

四、安装与结构

?分体式设计?

?测量模块?：采用DIN 35mm导轨安装或固定式安装

?显示器?：需开孔?65mm圆孔?标配3米连接线缆
