FB-500壁式防爆摇头扇600mm750MM直径落地式电风扇工业牛角扇220V

一、风机概述

本系列产品适用于含有类A、B级，温度组另为 T1-T4 组的可燃性气体与空气形成的气体混合物，划分区域为 1区、2区 的场所如：石油、军工、化工、机械、医药、冶金等行业的车间、仓库、办公室、加油站等处的降温、通风。

1、气体混合物的级别为ⅡA、ⅡB级，温度组别为T1-T4组；

2、海拔高度不超过1000米；

3、环境温度-20℃~+40℃；

4、相对湿度不大于95%（+25℃）；

5、无雨水侵袭，剧烈冲击和振动的地方；

6、电源电压为220V/380V，50HZ；

二、结构特点

1、风叶采用含镁量小于0.5%（重量比）的高强度铝合金制成。

2、隔爆型三相异步电动机和隔爆型外壳有机座、前、后端盖组成，其材质采用高强度铸铁制成，机座与端盖的结合面为隔爆接合面，接合长度大于12.5mm，间隙小于0.2mm，端盖与轴组成的圆筒隔爆面，其隔爆长度大于12.5mm，间隙小于0.3mm，大单边间隙小于0.2mm，小单边间隙大于0.075mm。

3、摇头机构由电动驱轮减速器，牵动连杆旋盘等零件运动来实现。旋盘上有三个螺孔，其分布位置位于旋盘中心，距旋盘中心15mm和旋盘中心22mm，用于调节摇头摆角，当连杆的一端接于旋盘中心，则不摇头，接于距旋盘中心15 mm处时，摇头摆角约为45°，接于距旋盘中心22 mm处时，摇头摆角约为90°。

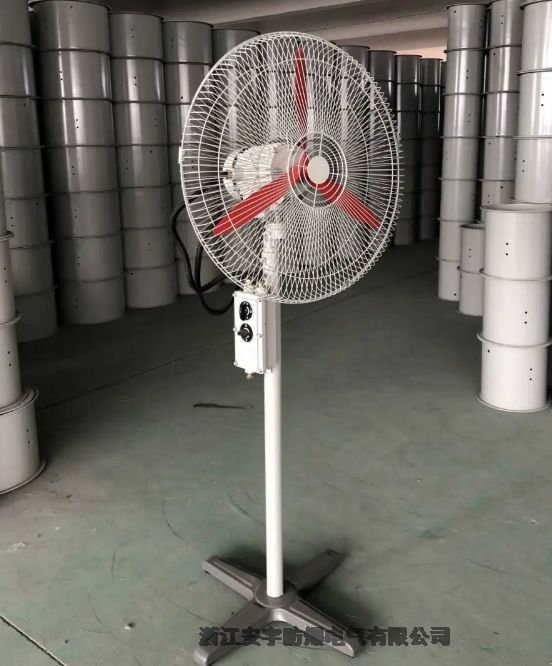

4、摇头扇有二种固定方式，一种为落地式，另一种为墙固式。落地式配立杆及底座，墙固式配墙上固定三角安装架

三、型号含义

四、技术参数

防爆摇头扇 防爆壁扇 防爆落地扇 FB-500 功率0.37KW 电压380V/50hz 风量6600m3/h 直径500MM
防爆摇头扇 防爆壁扇 防爆落地扇 FB-600 功率0.55KW 电压380V/50hz 风量9600m3/h 直径600MM

防爆摇头扇 防爆壁扇 防爆落地扇 FB-750 功率0.75KW 电压380V/50hz 风量18000m3/h 直径750MM
