FS-10AR-0-J-B-3/8-F-24日本RegalJoint流量传感器
产品价格：￥6600（人民币）
商铺名称：昆山瑞腾精密自动化有限公司
联系人：林冠毅（先生）
联系手机：
固定电话：
企业邮箱：1545139143@qq.com
联系地址：中国江苏省苏州市昆山市 昆山市玉山镇城北花园路2801号
邮编：
联系我时，请说是在地方电气网上看到的，谢谢！
商品详情

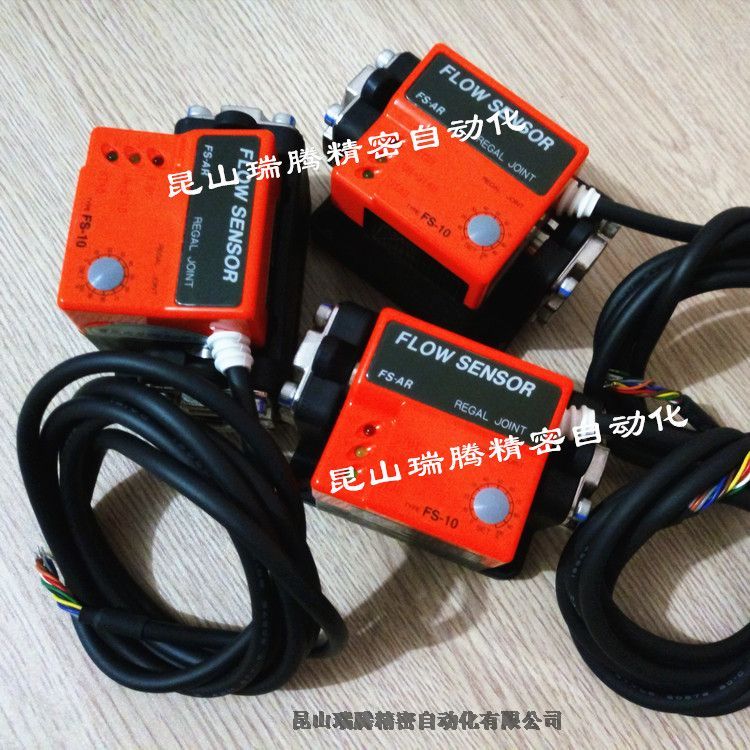

FS-10AR-0-J-B-3/8-F-24日本RegalJoint流量传感器
日本REGAL JOINT
品牌：REGAL JOINT流量传感器
型号：FS-10AR-0-J-B-3/8-F-24
产地：日本
紧凑的外观设计的羽根车式流量计
流量测量原理
旋转流体的潮流,羽根车搭载有磁石,因此磁霍尔元件感知。磁场的变化使得流量计算,可以输出各种信号。
接力输出功能(接力启动,停止和启动警报装置等的开关功能,可以使用。
模拟输出功率(电压输出dc0 ~ 10 v)(电压输出dc1 ~ 5 v) (4 ~ 20 ma电流输出)
三色led灯[潮流(绿色)/确认电源(红色)确认/接力运作(黄)上确认传感器动作确认]
| 仕様表 | ||||
| 型?式 | FS-3AR | FS-10AR | FS-30AR | |
| 定格流量範囲 | 0.5～3L/min | 1.5～10L/min | 5～30L/min | |
| 適用流体 | 工業用水/水 | |||
| 使用圧力 | 1.0 MPa | |||
| 流体温度 | 0～60℃(凍結及び結露なきこと) | |||
| 周囲温度 | 0～40℃(凍結及び結露なきこと) | |||
|
電源電圧
(ご注文時にDC12Vまたは24Vのいずれかを選択) |
DC 12V±5% or DC 24V±10% | |||
| 消費電流 | MAX50mA（但しDC1～5V、DC4～20mA出力時MAX70mA） | |||
| ケーブル | AWM20276 9芯 / 0.2(平方ミリ) / 長さ500mm | |||
|
アナログ出力 (ご注文時に電圧出力または電流出力のいずれかを選択) |
(電圧出力)DC0～10V or DC1～5V or?(電流出力)4～20mA | |||
| リレー出力 | 負荷電流：DC2A未満 | |||
| 印加電圧：DC30A未満 | ||||
| 出力モード：a接点/接点の2出力 | ||||
|
パルス出力 (パルス出力選択の場合、電流出力は同時に選択できません) |
負荷電流：DC100ｍA未満 | |||
| 印加電圧：DC40V未満 | ||||
| 出力モード：オープンコレクタ | ||||
| パルス出力周波数 | 0～43Hz | 0～93Hz | 0～121Hz | |
| シール用Oリング材質 | クロロプレンゴム or フッ素ゴム | |||
|
接液部材質
|
ポリアセタール/ポリアミド | |||
|
配管口径
|
Rc3/8 or Rc1/2 | |||
|
接続部材質
|
SUS or BsBM (Niメッキ) | |||
| ? ? ? ? ? ?認証/規格など | RoHS指令(SUSアダプタ仕様のみ) | |||
| ? ? ? ? ? オリフィス径 | φ5 | φ7 | φ10 | |
|
精?度
|
±2.5％ (F.S.) | |||
| 流れ方向 | 両方向 | |||
| 取り付け姿勢 | 自?由 | |||
| 質?量 | 約380g | |||
| 保護構造 | 電子回路の防滴 | |||
FS-10AR-0-J-B-3/8-F-24日本RegalJoint流量传感器
| 電気配線 | ||
| ケーブル ： AWM20276 9芯 / 0.2(平方ミリ) / 長さ500mm | ||
|
赤
|
電源＋（DC 12V±5% or DC 24V±10%） | |
|
黒
|
電源－ | |
|
白
|
リレー出力共通線 | |
|
緑
|
リレー出力（a） | |
|
黄
|
リレー出力（b） | |
|
茶
|
アナログ電圧出力(DC0～10V or DC1～5V） | |
|
橙
|
アナログ電流出力(4～20mA) | |
|
青
|
パルス出力 | |
|
灰
|
予備芯 |
|
