电压比
6kv级、10kv级、20kv级、35kv级
电源相数
三相
冷却方式
油浸自冷式
频率特性
低频
外形结构
立式
铁心形状
c型
冷却形式
液/油浸式
防潮方式
密封式
品牌
上海输配电气
型号
dks
绕组形式
三绕组
铁心形式
环形
详细说明
dks型接地变压器
一、产品概述
电力系统中的6kv、10kv、35kv电网中一般都采用中性点不接地的运行方式。电网中主变压器低压侧一般为三角形接法，没有可以接地的中性点。随着城市电网的不断扩大及电缆出线的不断增多，系统对地电容电流急剧增加，单相接地后流经故障点的电容电流较大（超过10a）。为了减小单相接地故障时的对地电容电流，需要在变压器中性点装设消弧线圈等补偿装置，因此需人为建立一个中性点，以便在中性点接入消弧线圈，减小接地短路断路电流，提高系统供电可靠性。
另外，发电机在运行中，发生单相接地是做常见的故障，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害。发电机中性点经高电阻接地能有效抑制发电机接地故障电流，从而有效防止发电机定子绕组烧毁，降低电弧接地暂态过电压。为此，我公司针对电机单相接地故障研发了电机中性点接地电阻柜，主要由单相接地变压器与电阻器结合，可有效避免接地电流对发电机定子绕组和绝缘的损害。
二、产品特点
我公司生产专业6kv级、10kv级、20kv级、35kv级接地变压器，有环氧浇注干式和油浸式接地变压器，电机专用的单相接地变压器。我公司工程师在接地变压器设计方面有多年的经验，在产品外观、性能和品质上面处于行业**地位。
1.铁芯
采用优质冷轧取向硅钢片,45°全斜接缝,铁轭用穿心螺杆夹紧,心柱用玻璃纤维带绑扎。铁芯表面喷涂硅树脂胶,防潮、紧固并使噪声降到**。
2.绕组
内、外绕组均采用优质铜导线绕制,用分段圆筒式结构,增强层间绝缘，采用真空干燥工艺，成型后的绕组具有电气性能好、机械强度高、局部放电量小等特点。
3.干式接地变压器用环氧树脂不填充真空浇注，相比非包封产品具有较强的防烟雾、水露能力。油浸式接地变压器采用全密封结构，采用波纹片散热取消储油柜，油箱与箱沿用耐油胶条密封，避免变压器油与空气接触，变压器油不与空气接触，保证了产品绝缘性能和使用寿命。上海输配电气生产的接地变压器产品具有占地面积小，外形美观，免维护特点。
4.保护装置
油浸式接地变压器装有压力释放阀和瓦斯继电器，并配有油位计，方便随时查看变压器油位。干式接地变压器配有温控装置，并有远传功能，方便随时巡查产品运行温度。
三、执行标准
gb 1094.1-1996 电力变压器**部分 总则
gb 1094.2-1996 电力变压器第2部分 温升
gb 1094.3-2003 电力变压器第3部分 绝缘水平绝缘试验和外绝缘空气间隙
gb 1094.5-2003 电力变压器 第5部分 承受短路的能力
gb/t10229-1988 电抗器

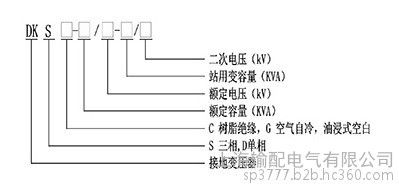

四、型号说明

五、使用环境条件
1.海拔高度不超过1000米；
2.运行环境温度-25℃至+45℃，相对湿度不超过90%；
3.周围无有害气体，无易燃易爆物品。
六、性能参数
额定电压：6kv、10kv、20kv、35kv
额定频率：50hz
绝缘等级：a级或f级
绝缘水平：li60ac25、li75ac35、li125ac55、li200ac85
