中兴ZXDU68 T601开关电源报价及参数

电话17710815462

2、中兴ZXDU68 T601通信电源系统特点
室内型直流电源系统，额定直流输出电压为–53.5 V。

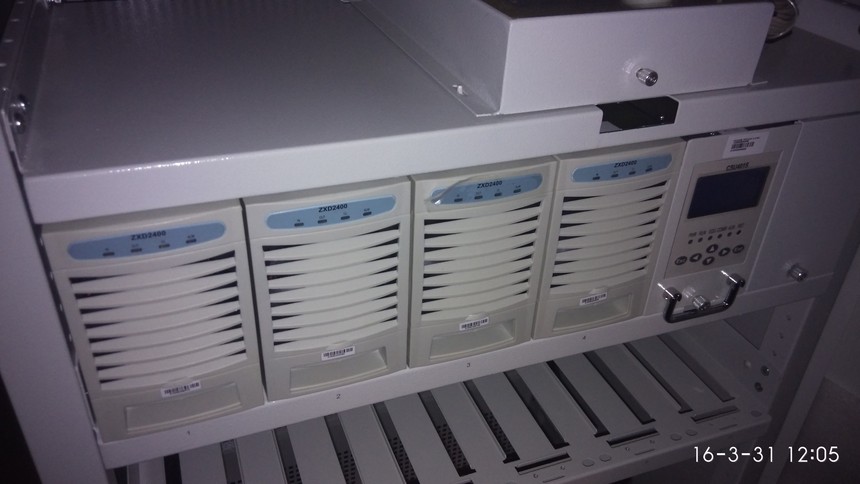

满配置12个ZXD2400整流器，系统最大输出功率为34800 W。
采用三相交流输入，宽输入电压范围（相电压80 V ～ 300 V）。

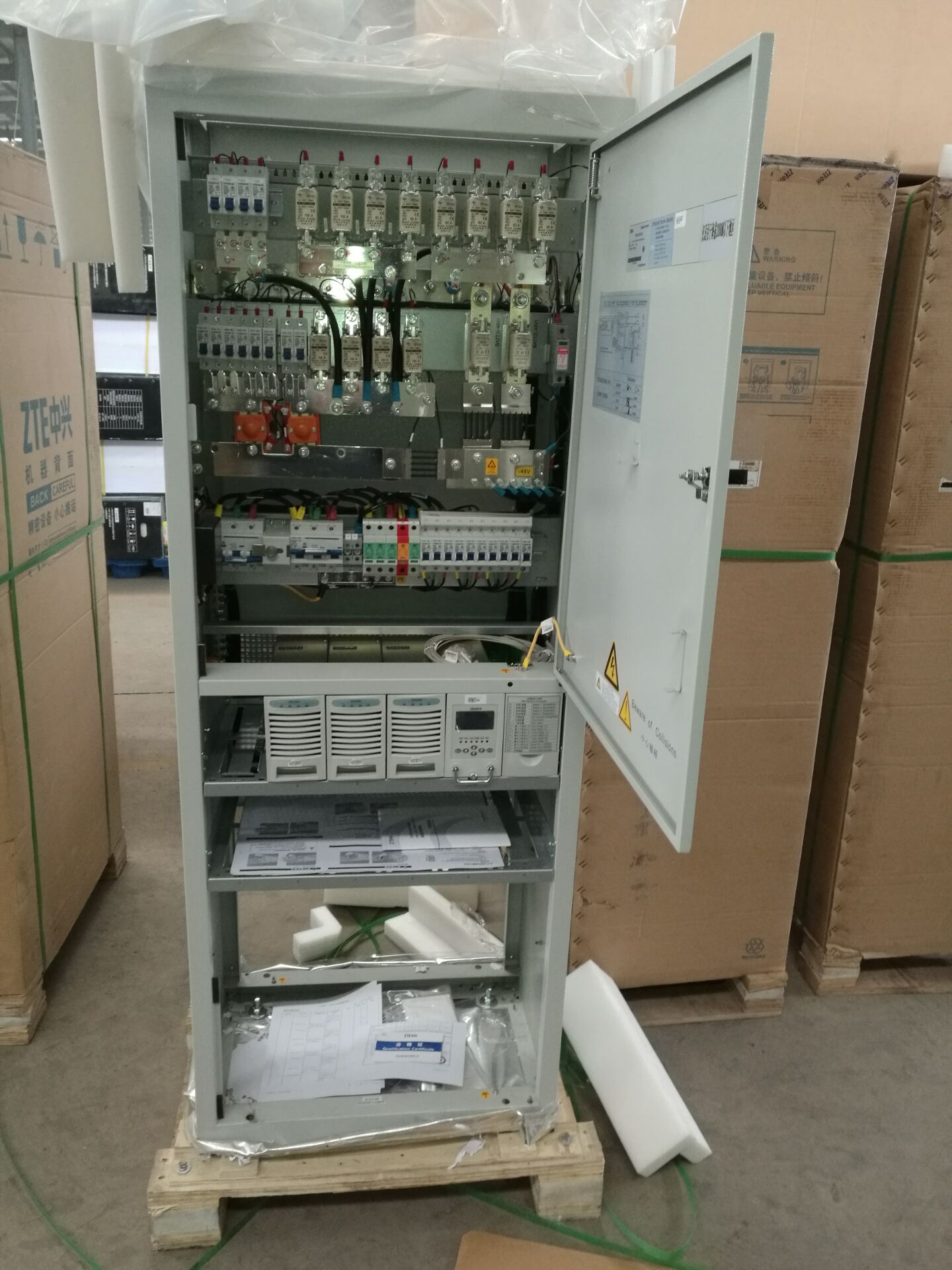

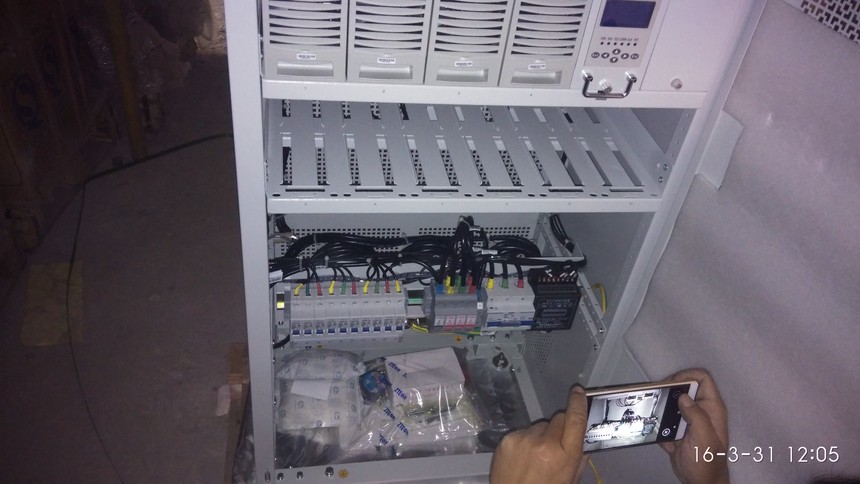

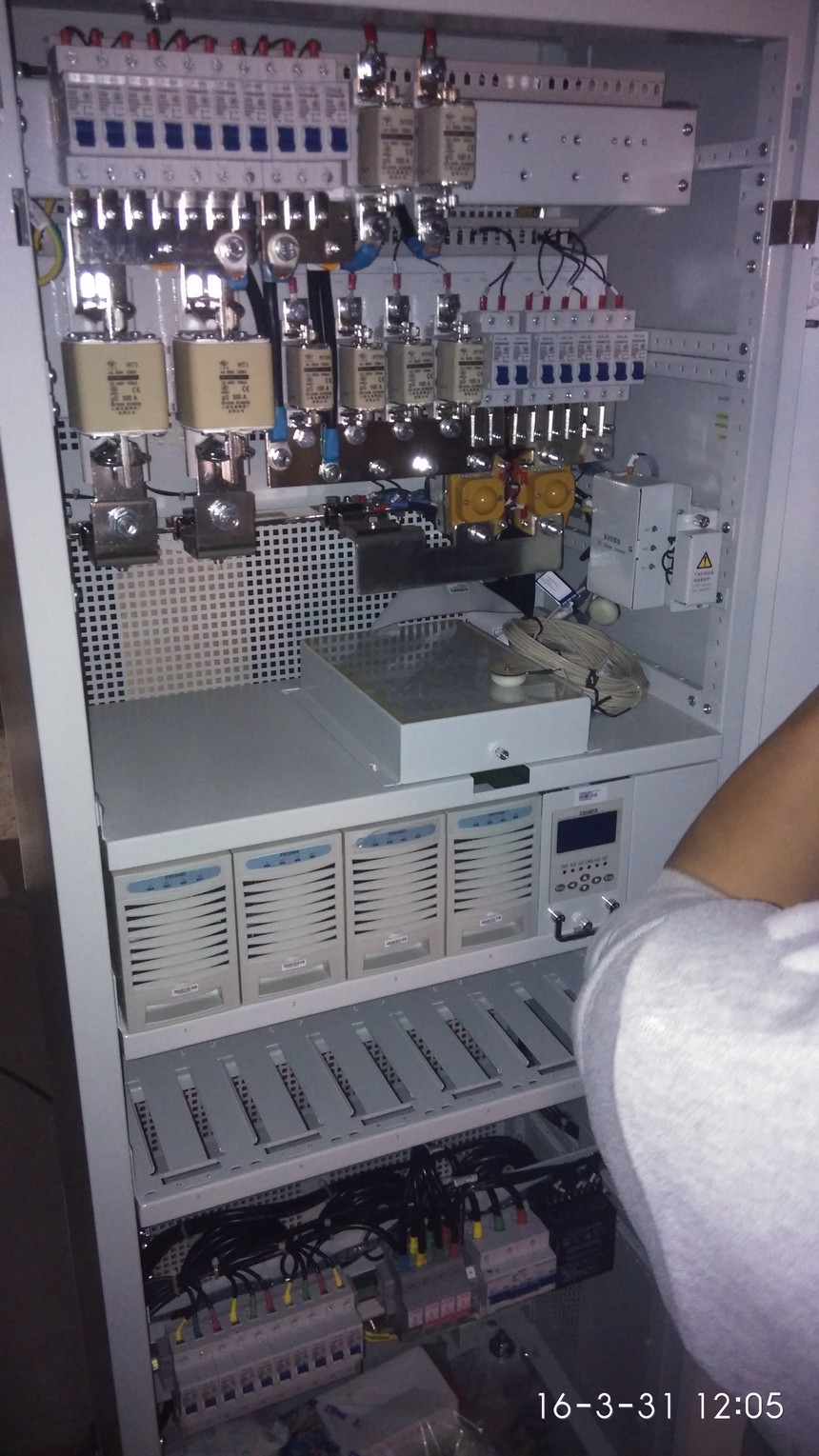

蓄电池外置在ZXDU68 T601系统机柜外。ZXDU68 T601系统机柜内集交流配电、直流配电、整流和监控于一体。
整流器及监控单元支持热插拔。
具有完善的监控管理功能
节能管理：支持自动节能、暂时非节能、永久非节能。
蓄电池管理：支持温度补偿、充电限电流、自动周期均充、自动周期测试。
下电管理：支持自动二次下电保护，支持手动下电控制。
信息管理：支持系统信息查询、告警信息查询、历史记录查询。
告警提示：支持声音告警、光告警、干接点告警和通讯告警。
支持RS232、RS485、干接点、IP等多种监控组网方式。
3、技术指标
适用环境
工作温度：-5 ℃ ~ +45 ℃，最佳+15 ℃ ~ +25 ℃
存储温度：-40 ℃ ~ +70 ℃
相对湿度：10% ~ 90%（无冷凝），最佳40% ~ 60%
大气压：70 kPa ~ 106 kPa
交流配电
交流输入制式三相五线制（L1/L2/L3/N/PE）
额定交流输入电压相电压：220 V，线电压：380 V
交流输入电压范围可波动范围（相电压）：80 V ~ 300 V

随着运营商基站数量增加，其网络能耗迅速增长。站点获取也随着环保理念的深入人心而日益困难，土地租赁成本随之水涨船高。人力成本的日渐高涨，通信设备必须提高人机友好性以降低工程安装及日常维护费用。为满足用户全面降低TCO的要求，中兴通讯开发了ZXDU68 T601系列高效电源。

产品特性:



用户体验

• 高功率密度，节省占地空间高达50%，减少站点租赁费用支出
• 80~300VAC宽输入电压范围，提升电池使用寿命
• -40~+70℃工作温度范围，野外适应能力更强，节省温控设备的费用
• 采用高效率整流器，比传统电源节省电能高达10%

• 丰富的网络接口可提供干接点、RJ45、RS232和RS485，并支持USB接口快速开局和监控存储能力扩展

• 技术指标

  适用环境

  工作温度：-5 ℃ ~ +45 ℃，最佳+15 ℃ ~ +25 ℃

  存储温度：-40 ℃ ~ +70 ℃

  相对湿度：10% ~ 90%（无冷凝），最佳40% ~ 60%

  大气压：70 kPa ~ 106 kPa

  交流配电

  交流输入制式三相五线制（L1/L2/L3/N/PE）

  额定交流输入电压相电压：220 V，线电压：380 V

  交流输入电压范围可波动范围（相电压）：80 V ~ 300 V

  l  <70 V时，欠压关机；

  l  70 V~80 V时，欠压保护；

  l  80 V~100 V时，单台整流器输出限流点为20A±2A；

  l  100 V~176 V时，单台整流器输出限流点为31A±2A；

  l  176 V~300 V时，单台整流器输出限流点为53A±1A；

  l  300 V时，过压保护关机

  交流输入频率范围：50/60 Hz

  单相最大输入电流：72 A

  防雷级别C级交流防雷，防雷泄放电流≤ 40 kA

  输入功率因数：≥ 0.99



  直流配电

  额定直流输出电压：-53.5 V

  直流输出电压可调范围：-42 V ~ -58 V

  额定输出电流：600 A（满配置）

  最大输出功率：34800 W（满配置）

  整机效率：≥ 91%

  源效应：≤ 0.1%

  负载效应：≤ 0.5%

  稳压精度：≤ 0.6%

  结构参数

  机柜颜色（PANTONE色） 中兴浅灰

  机柜尺寸：1600 mm(H) x 600 mm(W) x 400 mm(D)

  机柜重量约：85 kg（含监控单元，不含整流器）

  整流器重量：3.8 kg/台，最多12台

• 中兴ZXDU68 T601电源系统是中兴通讯第四代电源最有代表的产品。中兴ZXDU68 T601电源系统的电源柜采用三相四线制交流供电，整流器供电为单相220Vac，额定输出电流为50A；该组合电源系统有2m和1.6m两种标准机柜，由中兴ZXDU68 T601电源系统源柜的额定供电电流为600A，可以实现30A和50A整流器混插，方便维护。

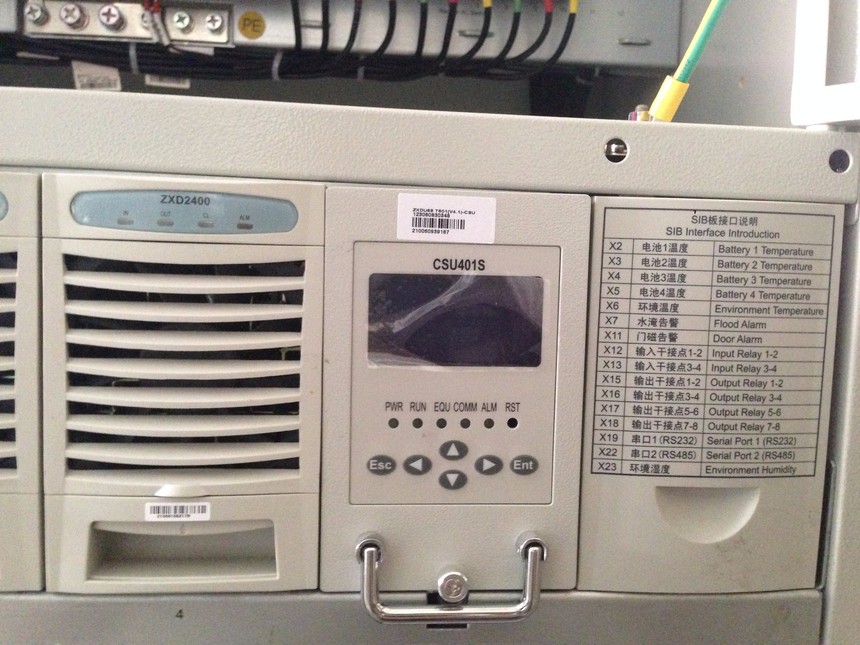

  一、中兴ZXDU68 T601电源系统的监控单元无输入电源
  1．检查监控单元的电源输入端是否有电压2．检查监控单元的熔丝是否熔断3．检查监控单元的电源线插座是否插好
  二、屏幕显示混乱
  复位监控单元，如果仍不能解决该故障，需要取下监控单元进行检修
  三、与监控后台通讯中断
  1．检查波特率、设备地址、是否配置正确2．检查监控后台与监控单元SCB板的X16（RS232）之间的通讯电缆是否接好3．若采用Modem通讯方式，需要检查Modem的电缆和电源线是否连接好
  四、中兴ZXDU68 T601电源系统的整流器的状态检测和控制不正常
  1．若1~6号整流器的状态检测和控制不正常，请检查RSB板1是否插好2．若7~12号整流器的状态检测和控制不正常，请检查RSB板2是否插好
  五、交流数据或状态显示不正常
  检查监控单元SCB板的X3插头是否插接好
  六、直流数据或状态显示不正常
  检查监控单元SCB板的X17插头是否插接好










• 无线

  2008年，中兴通讯首创基于SDR技术的多模软基站，推出Uni-RAN、Uni-Core解决方案，通过统一基站、统一基站控制器、统一核心网以及统一承载网，打造Uni-Network，实现了不同制式融合组网和平滑演进。2013年，基于SDR多模无线平台及C-RAN架构，中兴通讯创新推出的下一代无线网络方案Cloud Radio，方案通过云调度（Cloud Scheduler）、云协同（Cloud Coordination），显著提升LTE网络性能，为客户带来无缝的移动体验，借助自适应协同为运营商提供4G+的性能。在无线通信技术飞速发展和用户需求越来越丰富多样的今天，单纯的融合并不是最终目标，发展更智能化的网络（Smart Network），实现网络自适应部署和演进、网络资源自适应调配、业务自适应管理，真正解决无线宽带网络发展的后顾之忧，中兴通讯Cloud Radio、Cloud NF、Magic Radio、UBR、Small Cell、Magic RRU等多个创新解决方案将实现无线网络由“融”而“智”的更深层次变革，在全面进入MBB(Mobile Broadband，移动宽带)时代，推动运营商进一步提升资产运营效率，实现价值最大化。

  Check whether the X3 plug of the monitor unit SCB board is plugged in
  Six. DC data or state display is abnormal
  Check whether the X17 plug of the monitor unit SCB board is plugged in
