TP482000B-L20B3
简介

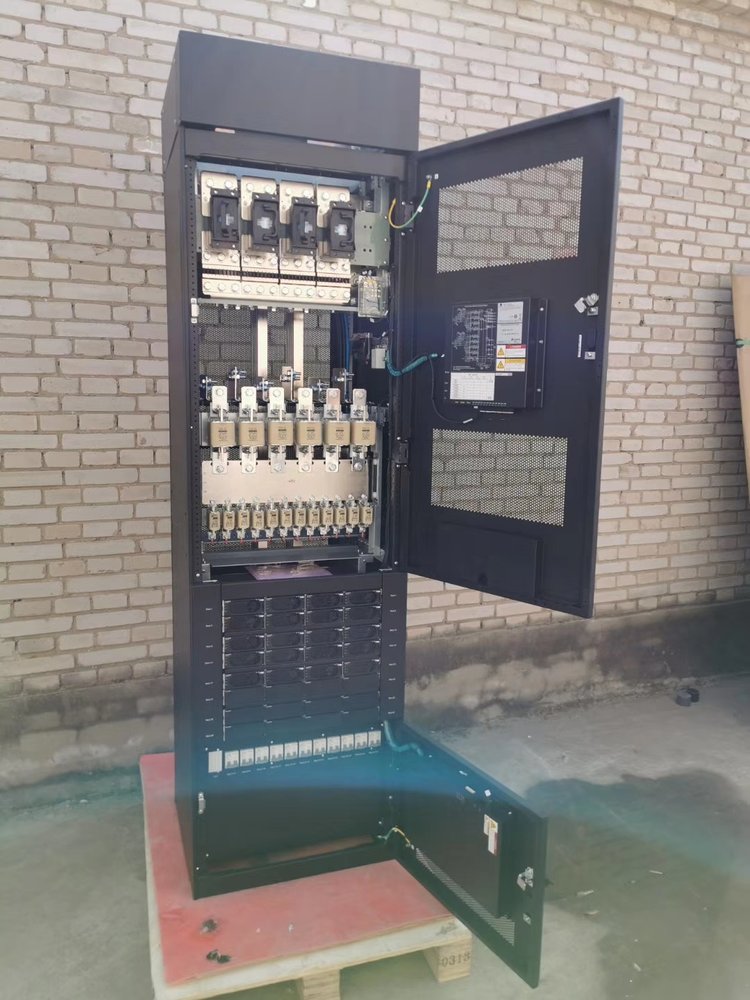

TP482000B-N20B2是华为推出的集交流输入、整流、直
流配电为一体的机房大电源系统。系统可柔性兼容380Vac
与220Vac电网，最大容量1600A，采用1U超高效整流模
块和先进的监控单元，为客户提供高可靠、高效节能、方
便维护的-48V直流电源供电解决方案。
特性
● 高安规设计：电源系统满足CE、泰尔标准，整流模块满
足UL、CE、TUV标准
● 超高效：搭载最大效率98的超高效50A整流模块
● 高可靠：超过1000项测试，MTBF超过50万小时
● 强兼容：兼容220/380Vac三相与120/208Vac三相
● 高集成：单柜1600A，可并机实现9000A输出
● 支持电池单体管理：提高机房备电可靠性
● 灵活组网：支持IP、RS485/232等组网方式，匹配机房
管理演进
● 手机APP：搭配华为NetEco能源网管，随时随地掌控
机房状态

应用场景
● 核心机房
● 汇聚层机房
● 数据中心
● 企业通讯机房
参数
系统指标
尺寸（宽 × 深 × 高） 600mm × 600mm × 2200mm
额定容量 1600A(2~48个50A(R4850G2)整流模块)
温控方式 自然风冷
安装方式 落地安装（防静电地板安装，地面安装）
走线方式 上进线，上出线
维护模式 支持前、后维护
防护等级 IP20
交流配电
输入模式 120/208Vac三相，兼容220/380Vac三相
输入电压 85Vac～300Vac(L-N)，额定220Vac
输入频率 45~66Hz, 额定50Hz/60Hz
输入容量 2×300A/3P (端子)
防雷 20kA/40kA，8/20μs
直流配电
输出电压 42~58Vdc, 默认输出53.5Vdc
额定输出功率 144kW
电池支路 2×(2×1250A) (NT4)
负载支路 6×500A (NT3), 6×160A (NT00), 6×100A (NT00)
防雷 10kA/20kA，8/20μs

整流模块
效率 最高98
输出功率 3000W(176Vac~300Vac)
工作温度 -40 ~ 75oC
尺寸 105mm（宽）×281mm（深）×40.8mm（高）
重量 功率因数 ≥0.99（负载≥50）
THD ≤5（负载≥50）
监控模块
型号 SMU05A
告警输入 4路开关量输入
告警输出 8路干接点输出
通信口 Ethernet, RS485/232
告警存储 50 000条告警和系统日志
显示模式 LCD（尺寸73.2mm×54.8mm，分辨率160×240）
环境
工作温度 –40℃ ~ 45℃
存储温度 –40 ~ 70
相对湿度 5 – 95（无凝露）
海拔 0 – 4000 m
