【简单介绍】 品牌 产地类别 应用领域

自营品牌	国产
环保,化工,石油,能源,电子

大电流纱编织软线 主要用作电流互感器检定时的穿心导线，也可在其它大电流实验中使用。铜丝用直径0.15mm国标软铜丝，合成所需要平方的多股铜线。外套用棉纱、尼龙纱编织成黑色、红色、黑白花等颜色

【详细说明】



大电流纱编织软线结构技术参数

该大电流导线又称电流实验导线、电流导线、大电流电缆及大电流试验电缆，大电流导线的电流密度为每平方毫米，大电流导线额定电压为660V，大电流导线由导线和接线端两部分组成，铜焊联接，大电流导线主要用于电流互感器检定时的穿心导线。

大电流导线由导线和接线端两部分组成，铜焊联接，大电流线芯用多股铜丝绕制，每股直径为0.1mm；大电流导线表皮为锦纶编织的绝缘保护套，其中10-50A为单层，100-20000A为双层。大电流导线的长度和接线端的形式可按用户要求加工。具有外形美观、安全可靠、质地柔软、耐磨耐高温等特点。该大电流导线，电流实验导线电流密度为每平方毫米，额定电压为660V。

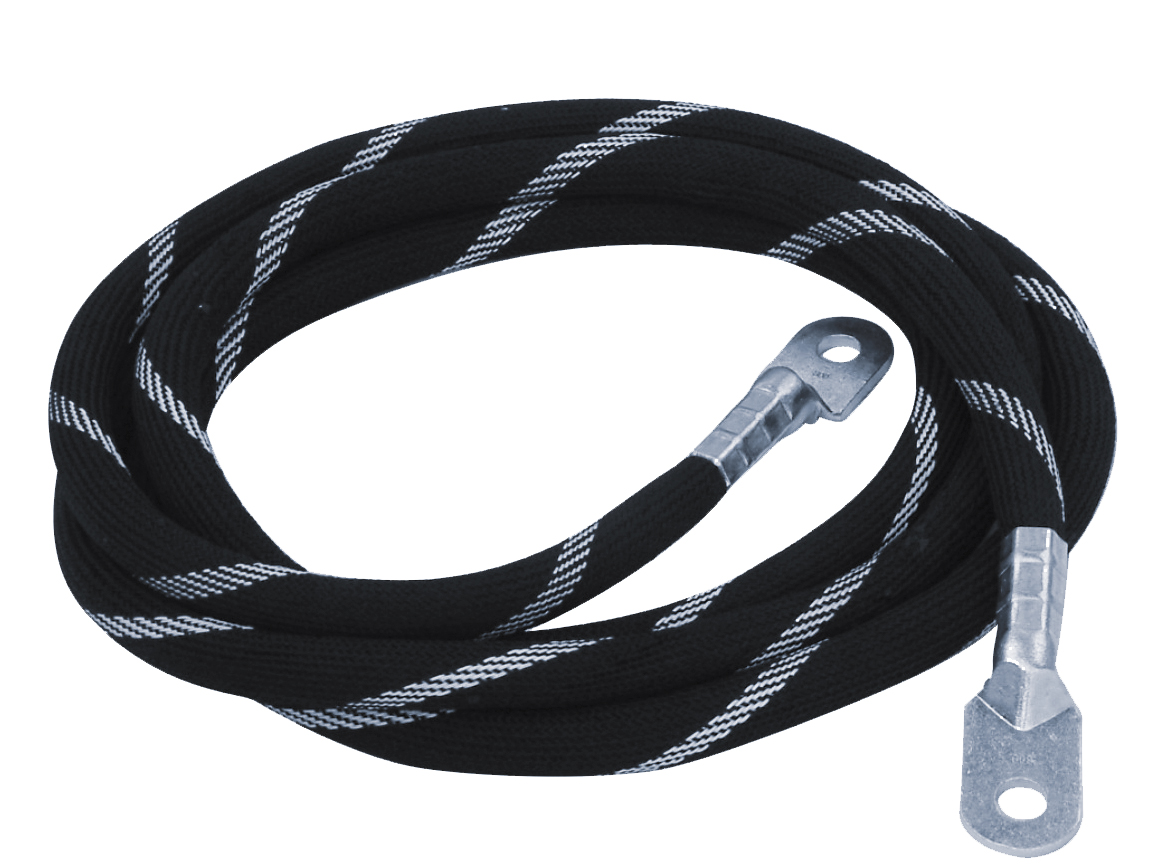

大电流纱编织软线







大电流导线技术参数

截面 (平方)	裸铜线 (直径)	成品线 (直径)	单根铜线 (直径)	成品线根数 (根)	电流       (A)
10	5	7	0.15	566	50
20	8	9	0.15	1132	100
40	10	11	0.15	2264	200
50	11	12	0.15	2830	250
60	12	13	0.15	3396	300
80	14	16	0.15	4528	400
100	16	18	0.15	4659	500
120	17	19	0.15	6791	600
160	19	21	0.15	9055	800
200	21	23	0.15	11318	1000
300	25	28	0.15	16977	1500
400	29	32	0.15	22636	2000
500	34	37	0.15	28295	2500
600	36	40	0.15	33953	3000
1000	50	54	0.15	56589	5000
1600	65	69	0.15	90542	8000
2000	73	77	0.15	113177	10000
2600	78	83	0.15	147130	13000
3000	80	85	0.15	169765	15000
3600	83	88	0.15	203718	18000
4000	85	90	0.15	226354	20000
