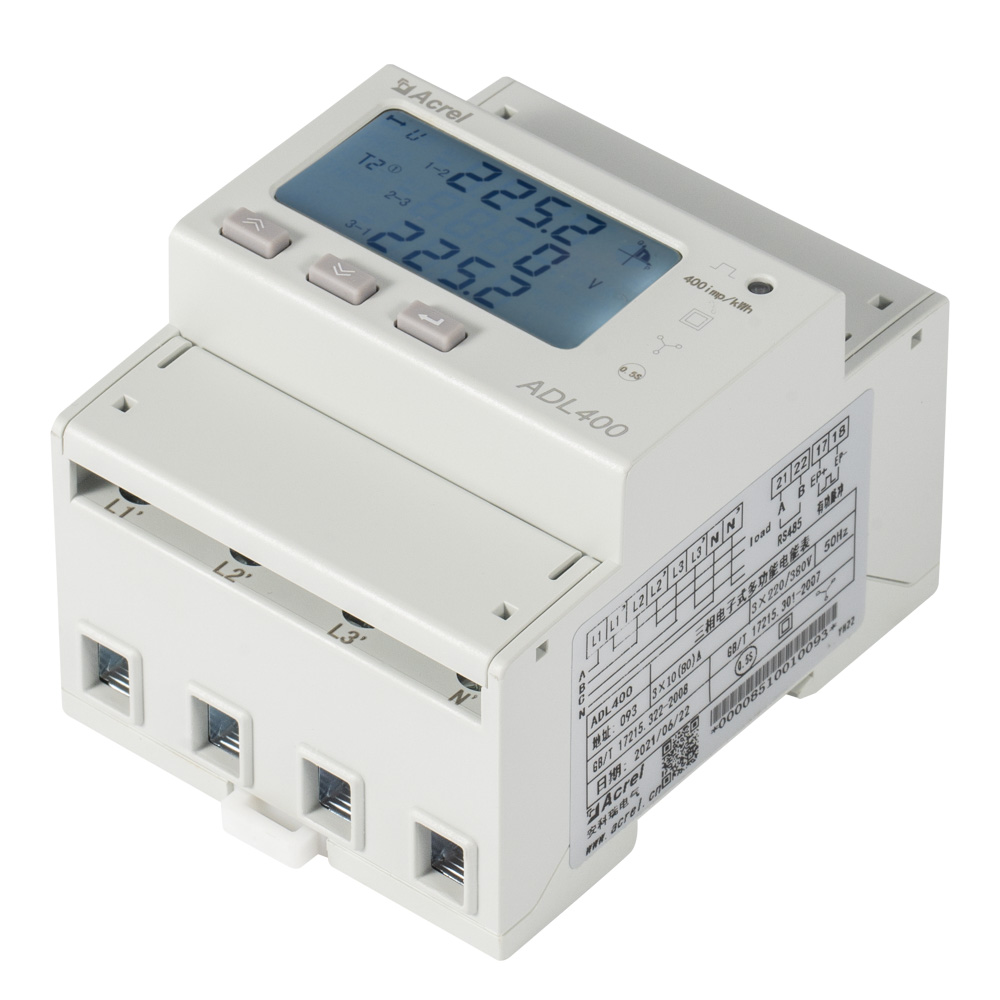

安科瑞ADL400导轨式多功能表快刷版MID认证 可直接接入或互感器接入液晶显示

一、产品概述

        安科瑞ADL400系列电动车充电桩交流导轨表该系列导轨表具备全面测量能力，能准确获取电压、电流、功率、功率因数及频率等电力参数。不仅如此，它还可深入分析 2 - 31 次谐波的电压电流情况，帮助运维人员及时察觉充电桩电能质量问题，确保充电设备稳定运行，避免因谐波干扰影响电池寿命。灵活计量，满足多样需求在电能计量方面，ADL400 系列表现出色，可统计组合有功、正反向有功及无功电能。对于有分时计费需求的场所，部分型号支持复费率电能统计，依据不同时段电价计费，既符合市场多样化的运营模式，又能帮助用户合理规划用电成本。

二、产品特点

电能计量：有功电能计量（正、反向）；无功电能计量（正、反向）；A、B、C 分相正向有功电能

电量测量：三相电压、电流、功率因数、频率、有功功 率、无功功率、视在功率

谐波测量：2~31 次谐波电压电流

LCD 显示：12 位段式 LCD 显示、背光显示

按键编程：3 按键可编程通信、变比等参数

脉冲输出：有功脉冲输出

复费率：支持 4 个时区、2 个时段表、 14 个日时段、4 个费率,极值需量及发生时间，上 48 月、上 90 日历史冻结数据

日期、时间（选配功能）

通讯功能：RS485 接口， 同时支持 Modbus、DL/T645

三、技术参数

四、外形尺寸

五、产品接线图

六、产品注意事项

高效通讯，实现智能管理

        通过 RS485 通信接口，ADL400 系列导轨表支持 MODBUS - RTU 或 DL/T645 协议，轻松接入充电桩管理系统。运维人员借助上位机，可远程实时监控充电桩的各项电力数据，实现远程抄表、异常报警等功能，大大提升管理效率，降低运维成本。紧凑设计，安装维护便捷采用标准 DIN35mm 导轨式安装，ADL400 系列导轨表体积小巧，不占空间，在配电箱内安装简便。这一设计不仅节省了宝贵的空间资源，也为后续的维护与更换提供了便利，有效缩短了维护时间与工作量。

七、产品资质

安科瑞ADL400导轨式多功能表快刷版MID认证 可直接接入或互感器接入液晶显示
