一、产品概述

ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora&LoraWAN、NB、4G、wifi等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。

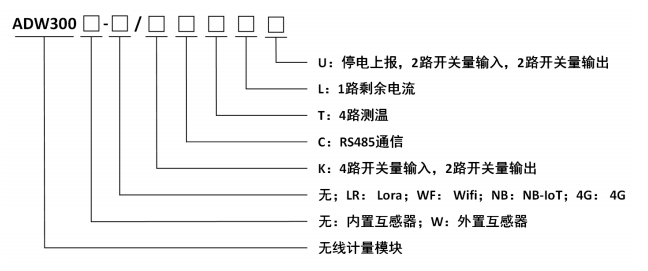

2.1、ADW300无线计量仪表命名规则

2.2，ADW300-HJ无线计量仪表命名规则

备注：K与U不能共选。

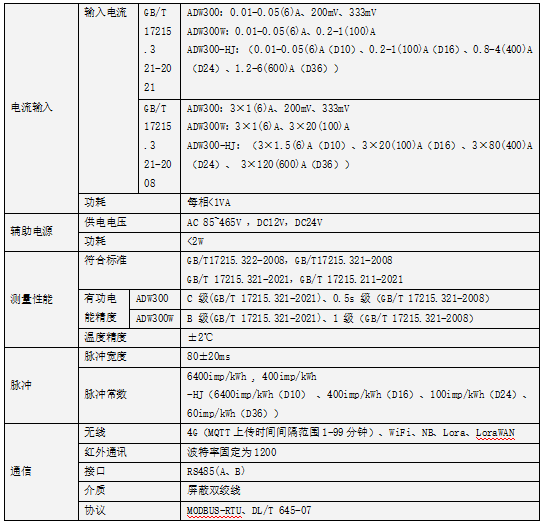

三、技术参数

环境参数

四、外形尺寸与安装说明

4.1、外形尺寸

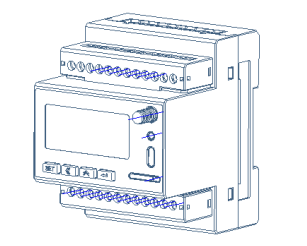

4.2、效果图

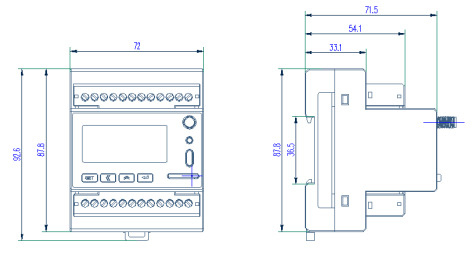

4.3、尺寸图

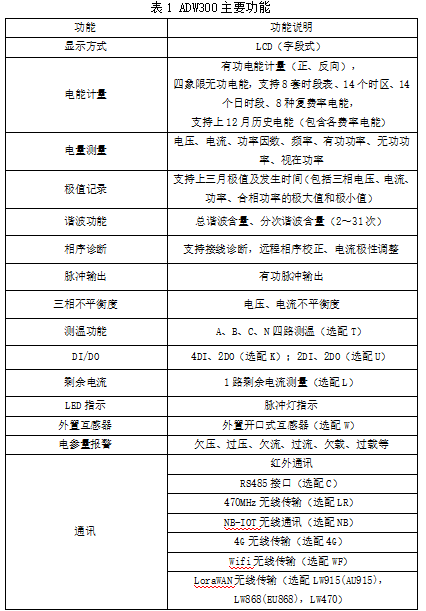

五、主要功能特点

5.1、测量功能

能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压、电流的相角、电压不平衡度、电流的不平衡度、频率F、31次分次谐波、奇偶次总谐波含量及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留2位小数，功率P保留3位小数, 相角度Φ保留2位小数，不平衡度△保留2位小数。

如：U = 220.1V，f = 49.98HZ,  I = 1.99A,  P = 0.219KW, Φ= 60.00°, △=0.00%

支持4路测温，测温范围：-40～150℃，精度±2℃

剩余电流检测，初始量程：0～1000mA，可设置量程倍数（1～60）

5.2、计量功能

能计量当前组合有功电能，正向有功电能，反向有功电能，组合无功电能，感性无功电能，容性无功电能,四象限无功电能。

8 套时段表,一年可以分为 14 个时区,每套时段表可设 14 个日时段 8 个费率(F1、F2、F3、F4、F5 即尖峰平谷深谷,F6、F7、F8 预留) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。

ADW300、ADW300-HJ和ADW300W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。采用三相三线接入时，需通过按键或对应调试软件对仪表进行线制修改。

备注：

1.ADW300W外接互感器为红白两根线，红接仪表IA*、IB*、IC*，白接仪表IA、IB、IC；ADW300-HJ外接互感器为红黑两根线，红接仪表IA*、IB*、IC*，黑接仪表IA、IB、IC；

2.ADW300W或ADW300-HJ均使用自带mA级互感器，严禁接入普通5A或1A输出互感器，否则会导致仪表损坏；

3.ADW300W或ADW300-HJ在接线时，互感器端子禁止短接、禁止接地，否则会导致计量不准或仪表损坏；

4. ADW300W或ADW300-HJ用于测量现场互感器二次线时，仪表自带互感器应与现场一次侧互感器保持距离（大于30cm），以免出现干扰。
