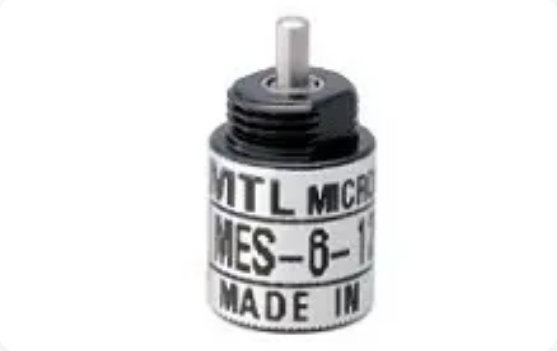

MTL      编码器   MES-6P系列

MTL      编码器   MES-6P系列

MTL      编码器   MES-6P系列

规格和性能
外形 φ7.5mmx高度10.5mm
解决 100-512
电源电压 DC5V
输出阶段 a，b，z相
输出形式 方波，开放收集器输出
外观尺寸：外径为 φ7.5mm，属于超小型编码器。
电源电压：DC5V±10％。
电流消耗：无负载时为 30mA 或更少。
检测方式：增量式。
输出脉冲数：标准脉冲数 / 转有 100、120、200、300、360、500 等多种选择。
输出相位：A、B、Z 相，其中 A、B 相相位差为 90°±45°（T/4±T/8），Z 相为 T±T/2。
输出形式：方波，集电极开路输出。
输出容量：灌电流 4mA（输出电压电阻 7V），残余电压 0.4V 或更少。
最大响应频率：100kHz。
波形上升 / 下降时间：2μs 或更少（输出电缆 300mm 或更少）。
轴允许负载（电气）：径向 1.9N（200gf），推力 0.98N（100gf）。
最大允许转速（机械）：6000r/min。
工作环境温度 / 湿度：0℃～60℃，RH35％～90％无结露。
存储环境温度：－20℃～80℃。
耐振动性：55Hz，双振幅 1.5mm，X、Y、Z 方向各 2 小时。
耐冲击性：500m/s2（约 50g），X、Y、Z 方向各 3 次。
电缆：AWG32 的 vinyl wire，电缆长度 300mm。
质量：约 5g。
