1，安全警告

◆ 本仪器安全性能符合IEC61010-1标准规定。

◆ 在使用前请熟读本手册并在测试过程中遵守手册中的安全规定和规格参数。

◆ 在绝缘电阻测试过程中，仪器测试夹上将带有高达5kV的危险电压；操作人员请勿触摸被测回路，以免导致触电事故。

◆ 在进行绝缘电阻测试接线之前，必须检查并确保被测试品处于断电状态。

◆ 进行测试前需检查使用的测试线耐压值是否与所使用仪器的输出zui高电压值匹配，从而保证测试人员的安全及测试精度。

◆ 启动绝缘电阻测试后，在测量完成之前，不要将测试线从被测试品上断开；否则，试品将不会被放电，从而产生触电风险。

◆ 请勿在易燃场所进行测试，测试过程中产生的火花可能会引起爆炸。

◆ 在潮湿的环境中进行绝缘电阻测试可能有危险，建议不要在这种情况下进行测试。

◆ 测试线或仪器输出端口发现存在损害绝缘特性的污垢或碳化物时，请勿进行测试。

◆ 当仪器出现异常或损坏时，请立刻停止使用。

◆ 本仪器是带有一定的危险性的专用仪器，请勿私自拆卸、维修。

◆ 本仪器使用的电池组参数与仪器性能参数适配，用户应采用相同参数的电池组进行更换，避免仪器工作异常。

◆ 本仪器内置电池组为锂离子电池以及专用充电电路；当仪器长时间不使用时，每隔3个月应充电1次，以保持内置电池的性能参数。

◆ 在对电池进行充电时，禁止进行绝缘电阻测试工作。

2.  绝缘电阻测量，测试电压5kV

阻值范围：0～2.00TΩ

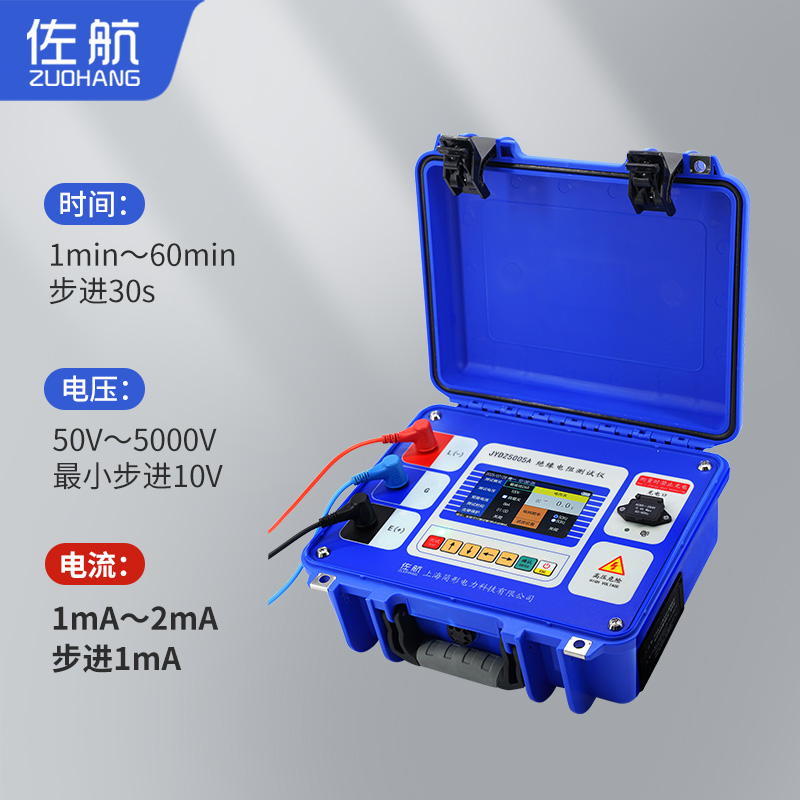

测试时间：设置范围1分钟～60分钟可调，步进30秒

测试电源：固定测试电压100V、250V、500V、1000V、2500V、5000V；

短路电流：1mA～2mA，可调，步进1mA

短路电流精度：±5%

电压表：测量范围AC/DC 10V～660V，±(2%+3个字)

输出电压测量：精度±(2%+3个字)

电容量测量范围及精度：10nF～25uF，测试电压≥100V，精度±10%±5nF。

3 功能特点

3.1 采用工业级5寸彩色液晶屏，分辨率高达800×480。

3.2 具备6个固定电压量程：100V、250V、500V、1000V、2500V、5000V。

自定义电压模式50V～5000V连续可调，步进电压10V。

3.3 zui大输出短路电流2mA；且1mA、2mA可调。

3.4 zui大连续输出功率27W。

3.5 具备独立放电电路，测试完成后可对试品快速放电。

3.6 具备试品击穿保护功能及燃弧模式；可持续工作在击穿燃弧模式，以便于定位绝缘薄弱点位置。

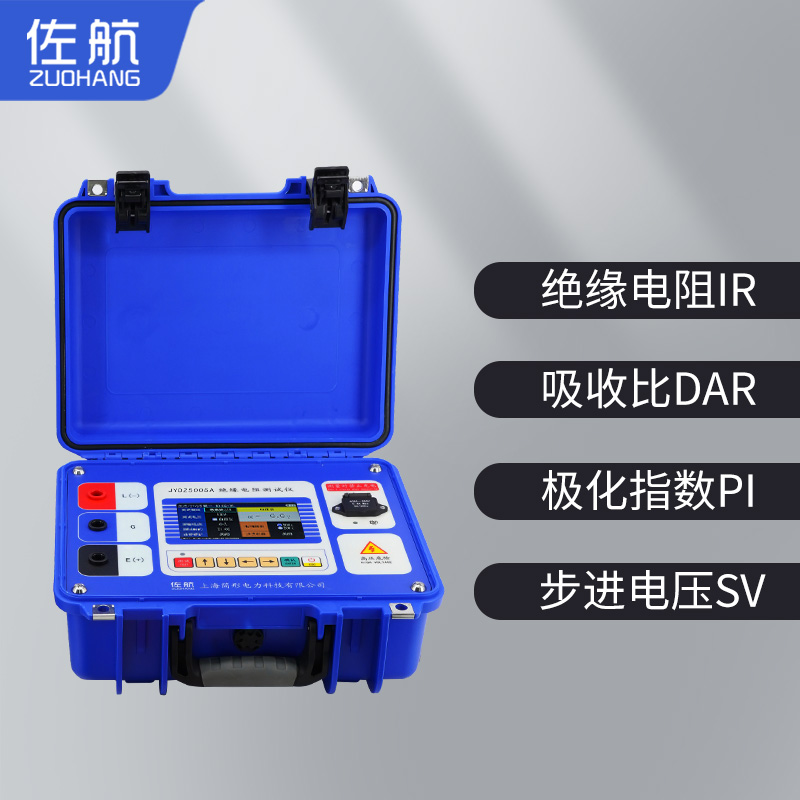

3.7 具备绝缘电阻IR、吸收比DAR、极化指数PI、步进电压SV测试功能。

3.8 支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。

3.9 具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。

3.10 具备硬件滤波器及可设置的软件滤波器，大大提高仪器的抗干扰性能。

3.11 各种测试模式下的测试时间独立保存互不影响，便于下次使用。

3.12具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。

3.13 具备蓝牙通讯功能。

3.14标配大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态；配备可更换电池的电池盒。
