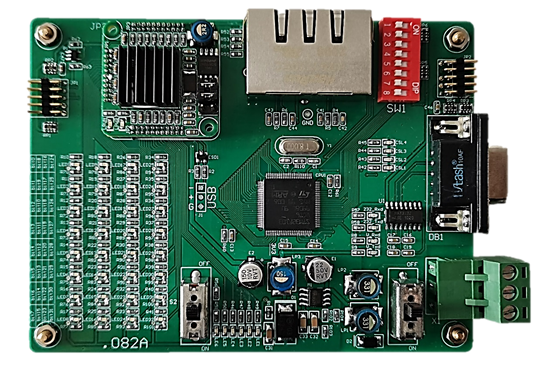

一、功能说明
1.本开发板是为了辅助开发XXXOEM-081A通讯模块而使用。
2.本开发板支持2种串行接口，包括USART接口和SPI接口。
3.本开发板具备32个引脚的IO信号，可以满足32个点的数字量IO设计。这32个IO引脚可以任意设置成DI或DO。
4.本开发板对外提供一路RS232信号，用于打印信息。
5.本开发板主芯片使用STM32F103VCT6，开发例程基于此型号芯片编写。
6.JP2插针是开发板主芯片的程序烧写口。
7.拨动开关S2需要始终处于OFF状态。
二、外形尺寸
长120mm *宽90mm
三、供电电源
1.开发板上X1端子，直流24V供电。<X1-1：24V、X1-2：0V >
2.拨动开关S1：拨到ON时，开发板供电；拨到OFF时，开发板断电。
四、打印端口
1.开发板上DB1插座是RS232端口，可以将调试信息发送到电脑屏幕显示。
2.打印端口根据拨码设置不同，有多种工作模式，详见拨码说明。
五、拨码
|
拨码SW1 |
功能 |
说明 |
|
BIT1 |
USART打印方式选择 |
使用USART串口时，打印端口可以工作在2种方式下：1,BIT1是OFF时，打印端口工作在透传模式：开发板接收到OEM模块的串口数据直接转发到打印口；开发板接收到打印口的数据直接转发到OEM模块。在这种模式下，用户可以通过电脑端的Modbus Slave这种软件，直接模拟报文收发，从而了解OEM模块的串口工作机制。2,BIT1是ON时，开发板的单片机包含与OEM模块通讯的串口协议，开发板可以自动与OEM模块建立通讯。打印端口仅用来监控收发过程。 |
|
BIT2 |
串口选择 |
BIT2是OFF时，开发板使用USART通讯。（此时OEM模块的J3断开） BIT2是ON时，开发板使用SPI通讯。（此时OEM模块的J3短接） 注意：如果OEM模块启动了IO功能，则SPI通讯无效。 |
|
BIT3 |
SPI波特率选择 |
SPI支持140.625K（36M晶振256分频）和2.25M（36M晶振16分频）两种波特率。开发板仅工作在140.625K波特率时，可以通过打印端口进行报文监视。 BIT3是OFF时，SPI工作在2.25Mbps（此时OEM模块的J2断开） BIT3是ON时，SPI工作在140.625Kbps（此时OEM模块的J2短接） |
六、IO测试
1.支持最大32个IO引脚，对应开发板上32个LED指示灯，LED1~LED32。
2.如果IO信号做为输出使用，当信号给定有效时，对应的指示灯亮。

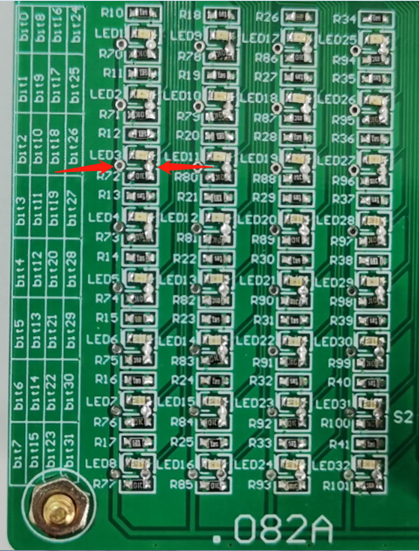

3.如果IO信号做为输入使用，当短接上图所示红色箭头所指的2个焊盘孔时，指示灯亮，OEM模块能够采集到对应的信号。
七、通讯测试
1. USART手动通讯
1） OEM模块J1~J3全部断开，开发板拨码1~8全部OFF
2） 使用交换机将西门子PLC、开发板、电脑连到一起，PLC程序下载到PLC。
3） 使用USB转RS232连接线，将电脑与开发板的DB1端口连接。
4） 电脑打开Modbus Slave软件，建立连接。
5） 建立5个modbus连接，分别设置成5种命令，方便测试。
