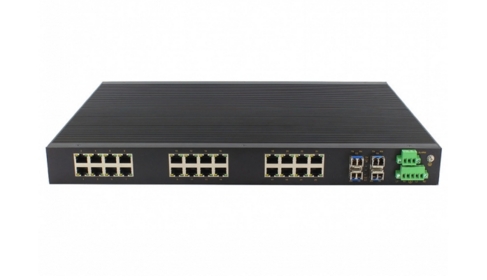

TF126系列二层工业以太网交换机是专为工业通信领域研发的一款工业以太网通信产品。该产品采用高性能的工业级交换芯片， TF126系列交换机共有26 个百兆端口，2个百兆光口，24个百兆电口，具备交直流220V/110V工业电源输入的功能，在提高网络通信稳定性的同时还可以节省布线。端口支持前出线或者后出线方式。
商铺名称：上海纽琳克通信技术有限公司
联系人：王银果（先生）
联系手机：
固定电话：
企业邮箱：3380339358@qq.com
联系地址：
邮编：200000
联系我时，请说是在地方电气网上看到的，谢谢！
商品详情
产品概述
产品特点
■ 支持1个百兆光+24个百兆电或2个百兆光+24个百兆电接口；
■ 支持前后指示灯状态显示；
■ 支持KNEWLINK-RING环网协议（故障恢复时间小于20ms）；
■ 支持静态多播过滤技术，IGMP Snooping；
■ 支持风暴抑制及端口速率控制功能；
■ 支持工业级带隔离电源，可选配双冗余电源；
■ 支持掉电、掉纤、风暴等状态继电器告警输出；
■ 支持VLAN、QoS、端口汇聚、端口镜像等网管功能；
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。
技术参数
软件功能
|
交换功能 |
支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播风暴抑制 |
|
冗余技术 |
支持KNEWLINK-RING环网协议，自愈时间<20ms 支持STP/RSTP |
|
组播技术 |
支持IGMP Snooping 支持静态组播 |
|
安全技术 |
支持IEEE 802.1x 支持HTTP 支持RADIUS 支持用户分级 支持MAC地址绑定 |
|
服务质量管理 |
支持SPWRR队列调度 支持Qos设置 |
|
IP管理 |
支持DHCP server |
|
管理与维护 |
支持Console、WEB管理方式 支持SNMPv1/v2c，可通过MWview集中管理 支持软件升级 支持上位机IP/MAC冲突告警 支持失电告警电源告警 端口告警 支持端口镜像 支持日志查看 支持link-check 支持NTP 支持接受帧发送帧统计 |
性能参数
| 技术参数 | |
|
以太网标准 |
IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.1D（STP）、IEEE802.1w (RSTP)、IEEE802.1Q (VLAN)、IEEE802.1p (优先级)、IEEE802.1x（访问控制） |
| 交换属性 | |
|
优先级队列 |
4 |
|
VLAN数 |
4096 |
|
组播组数 |
256 |
|
MAC地址 |
8K |
|
背板带宽 |
8.8Gbps |
|
交换延迟 |
<5μs |
| 接口 | |
|
百兆接口 |
数量：26个 |
|
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口 |
|
|
接口速率：100base-FX（光口）、10/100M自适应电口 |
|
|
调试口 |
RS232，RJ45接口 |
|
电源端子 |
7.62mm间距插入式端子 |
|
继电器告警端子 |
5.08mm间距插入式端子，1A@24VDC |
| 传输距离 | |
|
双绞线 |
100m（标准CAT5/CAT5e线缆） |
| 多模光纤 |
百兆多模：13100nm，2km |
|
单模光纤 |
百兆单模：1310nm，20/40km；1550nm，60/80km |
| LED指示灯 | |
|
前面板指示灯 |
接口指示灯：link/ACT；SPEED |
|
系统运行指示灯：RUN |
|
|
电源状态指示灯：PWR1；PWR2 |
|
|
告警指示灯：ALARM |
|
|
后面板指示灯 |
RJ45电口指示灯：link/ACT；SPEED |
|
光纤指示灯：link/ACT |
|
| 电源指标 | |
|
输入电压 |
AC/DC220V（85-264VAC/110-370VDC） |
| 整机功耗 |
＜10W@满载 |
|
过载保护 |
支持 |
| 反接保护 |
支持 |
|
冗余保护 |
支持 |
| 工作环境 | |
| 工作温度 |
-40℃~85℃ |
|
存储温度 |
-40℃~85℃ |
| 相对湿度 |
5%~95%（无凝露） |
| 机械结构 | |
|
外壳 |
IP40防护等级，铝合金外壳 |
|
安装 |
19英寸1U机架式，支持前后出线安装 |
|
尺寸 |
482.6mm×44mm×210mm (W×H×D) |
| 行业标准 | |
|
EMC |
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5 |
|
冲击 |
IEC60068–2-27 |
| 自由落体 |
IEC60068-2-32 |
|
震动 |
IEC60068-2-6 |
| 质保 | |
|
保修期 |
5年 |
|
认证 |
|
|
CE、FCC、RoHS |
|
外形尺寸
订购信息
| 产品型号 | TF126-PO-OT-P1P2-LV |
| 代码定义 | 代码选型 |
| PO：代表光口数量 |
1：代表1个百兆兆光口 2：代表2个百兆兆光口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 MF:多模单纤 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 |
|
01：通信距离为550M 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM |
|
| LV |
LV;代表单路交直流220V供电 LVLV;代表双路交直流220V供电 LV110：代表单路交直流110V供电 2LV110：代表双路交直流110V供电 |
|
例如：TF126-AS-ZM20-LV，1个单模双纤SC接口，通信距离20KM，交直流220V供电 |
|
