M12组装式连接器通讯插头，提供适于不同应用场合的连接技术

M12组装式连接器通讯插头提供适于不同应用场合的连接技术。新型直插式连接器简化柔性导线的现场安装。全套产品包括采用压接方式的连接器以及非屏蔽的QUICKON连接器。

优势

• M12连接器提供适于各种应用场合的连接技术

• 使用直插式接线端子，实现简单、免工具的连接

• 采用QUICKON快速免剥线（IDC）连接技术，节省80%的时间

• 采用压接方式的超薄型连接器，适用于轨道交通应用

主要特点

• SPEEDCON速连技术

• 屏蔽型和非屏蔽型

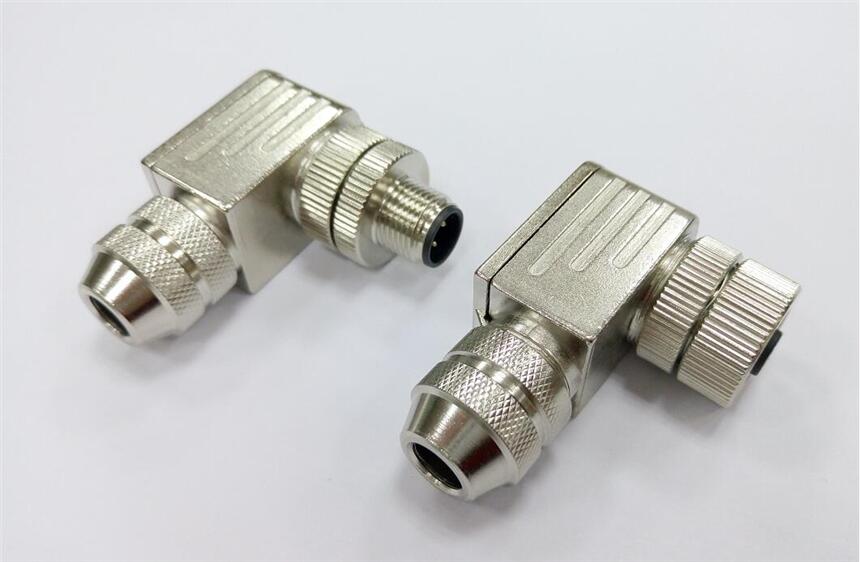

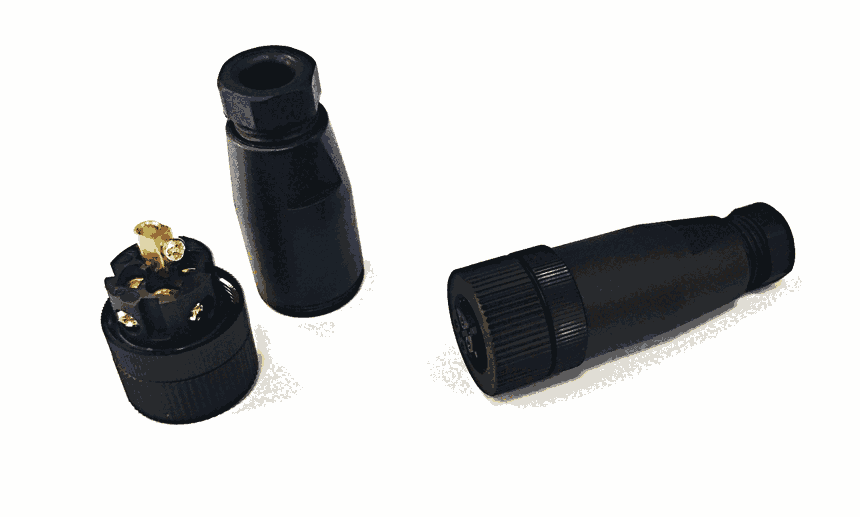

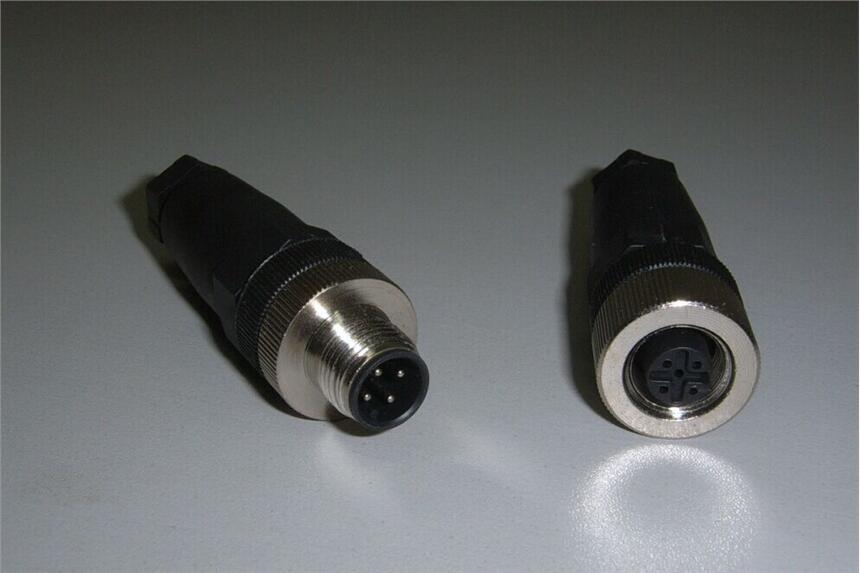

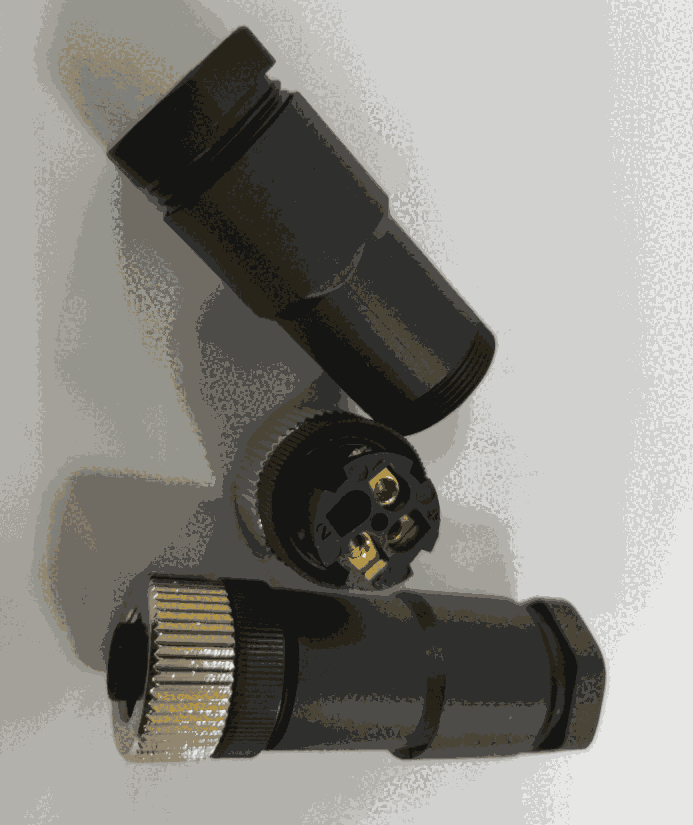

  M12组装式连接器

  电气参数 2-PIN/3-PIN/4-PIN 5-PIN 6-PIN/8-PIN 12-PIN/17-PIN

  额定电流 4A 4A 2A 1.5A

  额定电压 250V 60V 30V 30V

  电压类别 II II II II

  接触电阻 ≤8MΩ ≤8MΩ ≤8MΩ ≤8MΩ

  绝缘电阻 ≥100MΩ ≥100MΩ ≥100MΩ ≥100MΩ

  污染等级 3 3 3 3

  防护等级 IP67 IP67 IP67 IP67

  温度范围 -20℃~+85℃ -20℃~+85℃ -20℃~+85℃ -20℃~+85℃

  机械参数

  键位 A/B/D A/B A A

  安装板 PA PA PA PA

  接插件表面工艺 镀金 镀金 镀金 镀金

  连接方式 螺纹连接 螺纹连接 螺纹连接 螺纹连接

  材质 铜合金 铜合金 铜合金 铜合金

  （镀镍） （镀镍） （镀镍） （镀镍）

  M12组装式连接器订货型号：

  A-Coding 出线口直径 接线方式 芯数 物料号

  A 4-6mm和6-8mm 螺丝压紧和焊接(Q) 2 KYF12J2ZT-NC(4-6)或(6-8)

  A 4-6mm和6-8mm 螺丝压紧和焊接(Q) 3 KYF12J3ZT-NC(4-6)或(6-8)

  A 4-6mm和6-8mm 螺丝压紧和焊接(Q) 4 KYF12J4ZT-NC(4-6)或(6-8)

  A 4-6mm和6-8mm 螺丝压紧和焊接(Q) 5 KYF12J5ZT-NC(4-6)或(6-8)

  A 4-6mm和6-8mm 焊接(Q) 6 KYF12J6ZT-NC(4-6)或(6-8)

  A 4-6mm和6-8mm 螺丝压紧和焊接(Q) 8 KYF12J8ZT-NC(4-6)或(6-8)

  A 4-6mm和6-8mm 焊接(Q) 12 KYF12J12ZT-NC(4-6)或(6-8)

  A 4-6mm和6-8mm 焊接(Q) 17 KYF12J17ZT-NC(4-6)或(6-8)

  B-Coding 出线口直径   接线方式 芯数 物料号

  B 4-6mm和6-8mm 螺丝压紧和焊接(Q) 2 B-KYF12J2ZT-NC(4-6)或(6-8)

  B 4-6mm和6-8mm 螺丝压紧和焊接(Q) 3 B-KYF12J3ZT-NC(4-6)或(6-8)

  B 4-6mm和6-8mm 螺丝压紧和焊接(Q) 4 B-KYF12J4ZT-NC(4-6)或(6-8)

  B 4-6mm和6-8mm 螺丝压紧和焊接(Q) 5 B-KYF12J5ZT-NC(4-6)或(6-8)

  D-Coding 出线口直径 接线方式 芯数 物料号

  D 4-6mm和6-8mm 螺丝压紧和焊接(Q) 2 D-KYF12J2ZT-NC(4-6)或(6-8)

  D 4-6mm和6-8mm 螺丝压紧和焊接(Q) 3 D-KYF12J3ZT-NC(4-6)或(6-8)

  D 4-6mm和6-8mm 螺丝压紧和焊接(Q) 4 D-KYF12J4ZT-NC(4-6)或(6-8)

  D 4-6mm和6-8mm 螺丝压紧和焊接(Q) 5 D-KYF12J5ZT-NC(4-6)或(6-8)

•



公司通过了TS16949认证、ISO9001:2015认证、IP67第三认证、CE/EMC与CE/LVD认证，产品符合ROHS环保指令要求。
