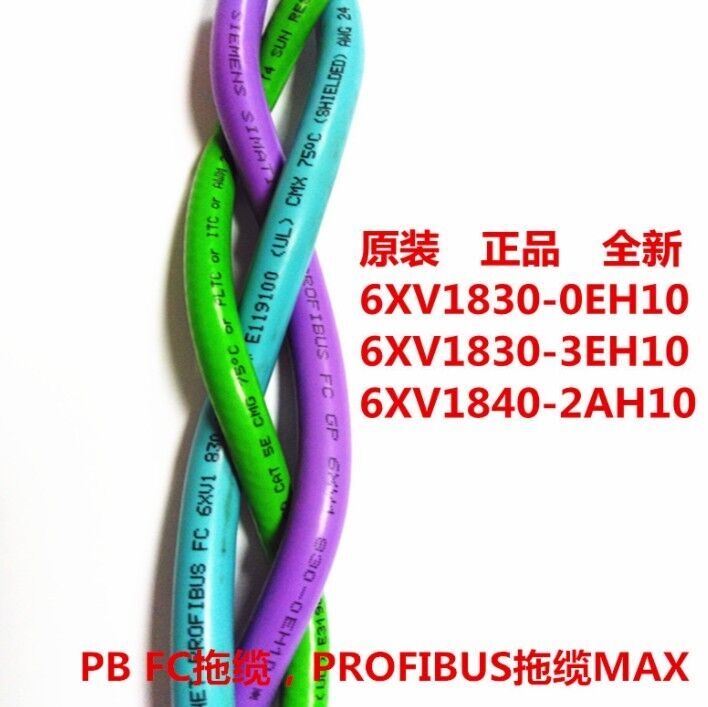

西门子紫色电缆6XV18300EH10

本公司常年备货，以诚信为公司的经营理念，以品质来取得客户的认可，假一罚十，欢迎广大客户来电洽谈：

技术指标】
1、实心裸铜线导体，2芯并合成对，芯线红绿二色。
2、铝箔、裸金属丝编织双层屏蔽，PVC外护套，阻燃,外观紫色。
3、符合VDE 0472；B类试验（IEC332.1）。
4、带米标识，分100米、200米、300米包装，500米、1000米木轮包装。
5、工作参数：单线传输大规格：1000m，加中继器可至10000m
其它介绍：
1．借助于其双屏蔽层，尤其适用于安装在易受电磁的工业中
2．通过总线终端的接地触点的外包层，可实现接地的连续性
3．按米销售

西门子电缆            西门子DP电缆        西门子DP通讯电缆

订货号6XV1830-0EH10

总线

用于带有少数工作站且带有现场设备的蜂窝网络的和现场通信
以及用于符合 IEC 61 158/EN 50 170 规范的数据通信
确保和其他生产厂家的化元件之间的开放式互连
PROFIBUS –用于生产和自动化领域的现场总线：
物理层总线特性和接入的定义
用户层协议和用户接口的定义
或者现场通信
PROFIBUS-DP 用于和现场设备间的快速，循环数据交换
PROFIBUS-PA 应用于本安自动化领域

数据通信

PROFIBUS-FMS 用于自动化设备和现场设备之间的数据通信

通讯范围中的PROFIBUS
PROFIBUS 是一种能够确保无故障通信的功能强大的、结构坚固的开放式总线。
该采用了化设计，因此，它可以与其它生产厂家提供的化部件进行连接。
用户能够在整个网络的任何一点对该进行组态、启动以及故障检测。 也就是说，用户能够十分灵活、方便与地选择和修改通信链路。
使用快速连接（FastConnect）布线，可快速装配和调试。
采用简单、有效的概念，恒定监控网络部件。
高投资保护： 可以在不影响正常操作的情况下对现有安装进行扩展。
OLM 环冗余性，可用性高

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

提供有各种类型的总线连接器，可优化用于连接的设备：

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻 带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率为 1.5 Mbit/s，无集成的总线端接电阻。 PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。

总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。
