- LED 呈绿色点亮状态：到伙伴的链路处于激活状态
- LED 变为黄色： 已激活数据传输 (RX/TX)
- LED 呈绿色点亮状态：到伙伴的链路处于激活状态
- LED 变为黄色： 已激活数据传输 (RX/TX)

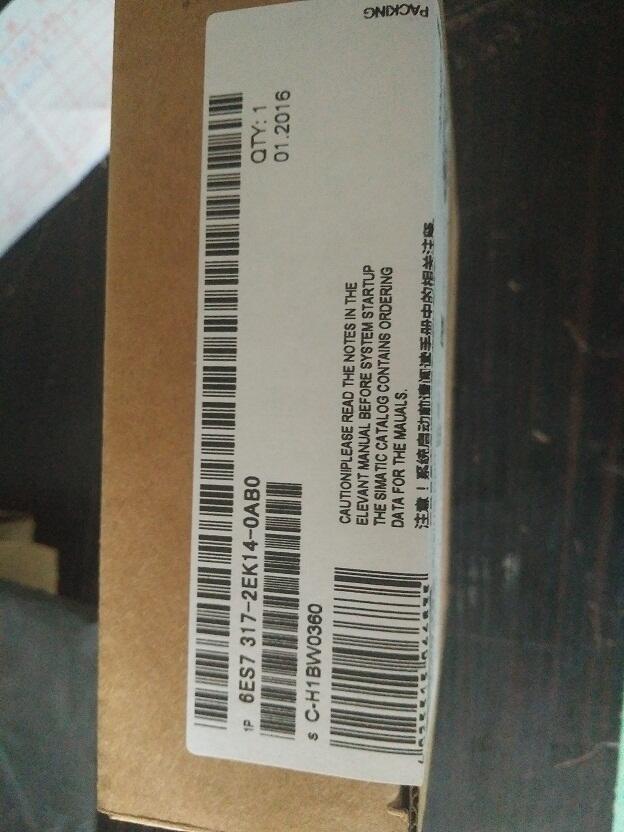

西门子6ES7317-2EK14-OABO 优势价格、现货销售
西门子CPU317-2PN/DP中央处理器，带1MB主存储器， 1 个 MPI/DP 12MBit/s 接口， 2个以太网 PROFINET接口， 带双端口的交换机， 运行需要微型存储卡。可用于集中式I/O结构，也适用于分布式自动化结构。例如，可在生产线上作为一个中央控制器使用，或作为机床控制器使用。
西门子工业自动化控制器、可编程控制器，产品选型、报价、销售，敬请致电上海启水自动化科技有限公司：
联系人 ：卜社帮（ 销售经理 ） 24小时服务热线 ：18202105796
电话（ Tel ）： 021-60641323 传真（Fax）：021-57872917
工作QQ: 2880583563
地址（ Add ）：上海市松江区思贤路2399弄185号
西门子6ES7317-2EK14-OABO
西门子CPU317-2PN/DP中央处理器 销售订货号：
6ES7317-2EK14-0AB0
6ES7317-2EK13-0AB0
6ES7317-2EK14-OABO
6ES7317-2EK13-OABO
操作员控件和指示灯:
|
编号 |
说明 |
|
① |
状态和错误指示灯 |
|
② |
SIMATIC MMC 卡的插槽（包括弹出装置） |
|
③ |
模式选择器 |
|
④ |
MAC 地址和二维条形码 |
|
⑤ |
1. 接口 X1 (MPI/DP) |
|
⑥ |
电源连接 |
|
⑦ |
2. 接口 X2 (PN)，配有两端口交换机 |
|
⑧ |
PROFINET 端口 2 R : 环形端口，用于设置具有介质冗余的环形拓扑 |
|
⑨ |
PROFINET 端口 1 R : 环形端口，用于设置具有介质冗余的环形拓扑 |
西门子6ES7317-2EK14-OABO
西门子CPU317-2PN/DP中央处理器 产品简介：
PROFINET CPU S7-300、S7-400、S7-1200 和 S7-1500 只有组态为 NTP 客户端才能实现时间同步。利用该 STEP 7 库，您可以将 SIMATIC S7 CPU 转换为 SNTP 服务器，从而实现自动化单元的简单时间同步。西门子提供了适用于全部现有 SIMATIC S7 CPU 的库功能块，这些库功能块对应于 SNTP 服务器的功能。下面的示例组态说明了可以在自动化单元中将 S7-1200 CPU 用作 SNTP 服务器。
如果CPU出现问题且不能通过诊断缓冲区解决，您也可以选择读取CPU的服务数据，并将这些数据发送给技术支持。如果在服务请求过程需要提供服务数据，则可以用如下方法保存数据：
对于S7-1500 ，服务数据存储在STEP7（TIA Portal）中如下命名的DMP文件里：
"<订货号> <序列号> <时间戳>.dmp"
例如: 6ES7 518-4FP00-0AB0 S C-F8SF08202015 20170928 134724.dmp
在STEP7 V5.X中服务数据以扩展名 "txt" 和 "bin"的文件存储。
您也可以修改文件名。并发送至 Technical Support.
在 STEP 7 (TIA Portal) 中读取 S7-1500 CPU的服务数据
要S7-1500 CPU的服务数据，在项目导航打开PLC站和双击“在线诊断”。
在 "在线访问"下，点击 "转至在线" 按钮转至在线视图。
在 "功能"下打开 "保存服务数据"对话框。
选择Dmp文件的保存路径并点击"保存服务数据"按钮。
通过S7-300/S7-400 以太网CP的开放式以太网通信通过SEND/RECEIVE接口实现。在STEP 7中组态连接。用户程序通过指令控制发送和接收数据。
开放式以太网通信通过以下方式提供用于通信的服务：
CPU集成PN/IE接口；
工业以太网CP；
通过CPU集成PN/IE接口的开放式以太网通信。
通过程序控制的通信方式称为开放式用户通信 (OUC)，用于通过CPU集成PN/IE接口的开放式以太网通信。用户程序中的指令用于控制：
建立连接；
断开连接；
发送和接收数据。
使用附件库中的FB功能块“Dcount”,就可以实现上述范围内的向前向后计数。
下图显示了在组织块 OB "CountMain"中调用功能块 FB "Dcount" ，连接了全局DB "Count"中的变量. 计数程序是在FB块中实现的，并且有德语和英语的注释。
在 -2147483648 到 +2147483647 之间的向前和向后计数，是分别通过输入管脚的 "up" 和 "down"的变量沿变化触发的。
如果 "up" 管脚有一个上升沿， "count"输出值加"1".
如果 "down" 管脚有一个上升沿， "count"输出值减"1".
如果 "lPreset" 管脚有一个上升沿，将预设值 "preset"中的值给到输出端"count" .
可以在输入端"compare"设置一个比较值.
如果输出的计数值"count" 大于等于比较值"compare" , 那么 "qCompare" 输出"1".
注意
FB "Dcount" 是用SCL创建的，例如下面的SCL程序:
IF #statCount >= #compare THEN
#qCompare := true;
ELSE
#qCompare := false;
END_IF;
为了优化程序，可以直接用大于等于的关系式代替IF指令结构，如下：
#qCompare := #statCount >= #compare;
下表列出了FB“Dcount”的输入输出参数详细说明和数据类型：
|
参数
|
接口
|
数据类型
|
描述
|
|---|---|---|---|
| up | 输入 | Bool | 计数增加 |
| down | 输入 | Bool | 计数减少 |
| compare | 输入 | DInt | 输入比较值 |
| preset | 输入 | DInt | 预设计数值 |
| lPreset | 输入 | Bool | 预设值使能 |
| count | 输出 | DInt | 输出计数值 |
| qCompare | 输出 | Bool | 当计数值大于等于比较值时为1 |
：
在传送带上将盒子从A点传送到B点。
探测器1 （Scan 1）检测到盒子进入传送带区域，输入点E0.0 （I0.0）接入计数增加，"count"输出计数加"1"。
探测器2（Scan 2）检测到盒子移出传送带区域，输入点 E0.1（I0.1） 接入计数减少，"count"输出计数减"1"。
如果盒子太短或由于运输原因被移除了，探测器2没有检测到盒子出传送区域，每次异常都会造成计数误差增加1, 这样就可以在 "compare"比较中设定20个盒子，如果异常计数达到20, 输出A0.0（Q0.0）就会置1. 这个值就是异常的盒子数或者说丢失掉的盒子数。
通过一个插件（不包含在下载程序中）可以通过输出A0.0的信号使传送带停止。
CPU 317-2 PN/DP 装配有：
微处理器;
处理器处理每条二进制指令执行时间约为 25 ns，每条浮点数运行指令约为 160ns。CPU 317-2 PN/DP在字指令、双字指令和32位定点数指令具有极高的处理速度。
1 MB RAM (相当于约 340 K 条语句)；
通过扩展RAM执行用户程序，可以显著提高用户程序的空间。作为程序装载存储器的微型存储卡（最大为 8 MB）也允许将可以项目（包括符号和注释）保存在 CPU 中。装载存储器还可用于数据归档和配方管理。
灵活的扩展能力;
多达 32 个模块，（4排结构）
MPI/DP 组合接口；
第一个集成的 MPI/DP 接口最多能同时建立 32 个与 S7-300/400的连接或与编程器、PC 和 OP 的连接。 在这些连接中，始终分别为 PG 和 OP 各保留一个连接。
MPI 可以通过“全局数据通讯”与最多32个CPU组建简单的网络。
该接口可从MPI接口重新设置为DP接口。
PROFIBUS DP 接口:
DP 接口可用作 DP 主站或 DP 从站运行。在该接口上，PROFIBUS DP从站可在等时模式下运行．全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。
以太网接口；
CPU 317-2 PN/DP 的第 2 个内置接口是一个基于以太网 TCP/IP 的 PROFINET 接口，带有双端口交换机。
它支持下列协议：
S7通讯用于在SIMATIC控制器间进行数据通讯。
PG/OP 通讯，用于通过 STEP 7 进行编程、调试和诊断。
与HMI和SCADA连接的PG/OP通讯。
在PROFINET上实现开放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通讯。
SIMATIC NET OPC-Server用于与其它控制器以及CPU自带的I/O设备进行通讯。
优势价格、现货销售：西门子6ES7317-2EK14-OABO
