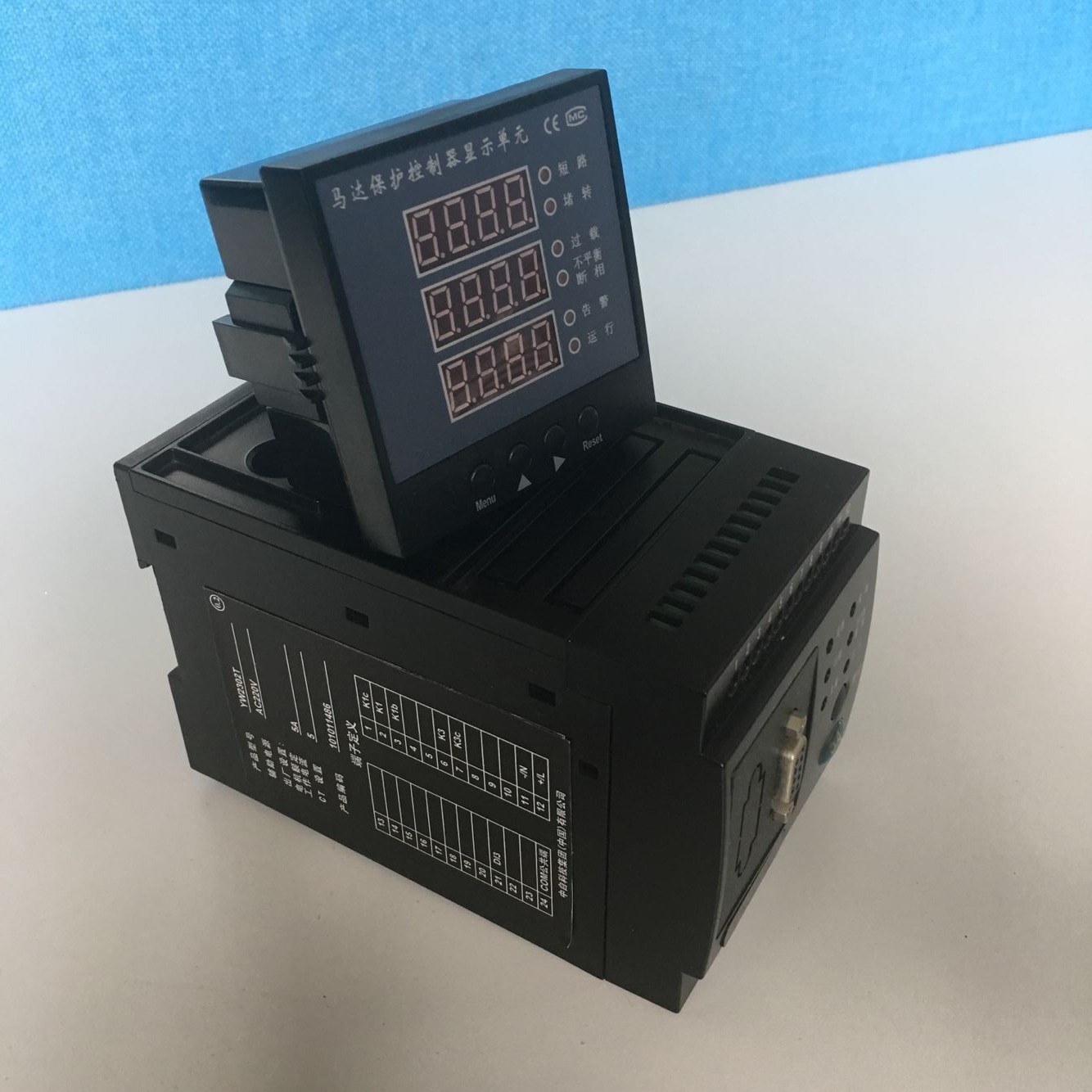

YW2302系列智能马达保护控制器是针对低压电动机在各种应用场合产生的故障的电动机保护装置。适用于保护交流50Hz，额定工作电压至660V的各种电机。对电动机的短路、过载、堵转、断相/不平衡、过压/欠压、漏电/零序等故障引起的危害予以保护。支持RS-485通讯通用电压（按需定制）本仪器采用进口集成化元器件制成，本产品终身保修。
二、产品型号说明
| 型号 |
结构描述 |
主要用途及特点 |
|
YW2302T |
显示、控制分体式 |
替代热继电器保护，保护输出采用常闭接点，控制器失电不影响电机运行，RS485可选。 |
|
YW2302L |
满足多种启动方式，电流保护。RS-485通讯，一路电流DC4-20mA输出可选，RS485接口。满足多种启动方式 |
|
|
YW2302C |
满足多种启动方式，电流保护并带电压保护，一路电流DC4-20mA输出可选，RS485接口。 |
|
产品型号 |
额定电流 |
控制方式 |
附加功能 |
|
|
YW2302T |
1A |
直接启动(A) |
4-20mA输出(M1) |
|
|
双向启动(D) |
||||
|
YW2302L |
Y/△启动(Y) |
漏电保护(L) |
||
|
自耦变压器降压启动(T) |
||||
|
YW2302C |
注：1、附加功能可选 |
|||
| 电性能参数 | |
|
额定工作电压 |
AC380V/660V，50Hz |
|
额定工作电流 |
1A（0-1A）、5A（1A-5A）、10A（1A-10A）、50A（10A-50A）、100A（50A-100A）电流互感器均内置，250A（100A-250A）、500A（250A-500A）、820A（250A-820A）配套专用独立互感器 |
|
辅助工作电源 |
AC85V-265V，50Hz或DC85V-330V |
|
继电器输出接点容量 |
AC250V5A |
|
测量准确度 |
|
|
电流 |
±1.0%（≤120%Ie），±3.0%（120%Ie~800%Ie） |
|
电压 |
±1.0% |
|
电气绝缘性能 |
|
|
绝缘电阻 |
100MΩ/500V |
|
介质强度 |
2kv（r.m.s），50Hz，1min |
|
环境条件 |
|
|
工作环境 |
温度：-10℃—55℃，湿度20%RH-95%RH |
|
贮存环境 |
温度：-25℃—70℃，湿度20%RH-95%RH |
|
大气压力 |
80kPa～110kPa（相对于海拔高度为2km 及以下） |
|
EMC电磁兼容 |
|
|
静电放电 |
GB/T 14598.14（idt IEC60255-22-2）规定的Ⅲ级（接触放电8kV）静电放电干扰试验 |
|
辐射电磁场 |
GB/T 14598.10（idt IEC60255-22-4）规定的Ⅲ级（40db μV/m）的辐射电磁场干扰试验 |
|
快速瞬变干扰 |
GB/T 14598.10（idt IEC60255-22-4）规定的Ⅳ级（通信端口2 kV，其它端口4kV）的快速瞬变干扰试验 |
|
浪涌（冲击）电压 |
GB/T 14598.3-1993（eqv IEC60255-5）规定的峰值为4kV（强电回路）或1kV（弱电回路）的标准雷电波的冲击电压试验 |
| 型号 |
YW2302T |
YW2302L |
YW2302C |
|
标准保护功能 |
|||
|
短路保护 |
● |
● |
● |
|
启动加速超时保护 |
● |
● |
● |
|
过载保护（定/反时限） |
● |
● |
● |
|
堵转保护 |
● |
● |
● |
|
缺相/不平衡保护 |
● |
● |
● |
|
接触器分断能力保护 |
● |
● |
● |
|
欠载保护 |
● |
● |
● |
|
过压、欠压保护 |
|
|
● |
|
漏电保护 |
● |
● |
|
|
控制功能 |
|||
|
直接启动 |
|
● |
● |
|
双向启动 |
|
● |
● |
|
Y/△启动 |
|
● |
● |
|
自耦变压器降压启动 |
|
● |
● |
|
电抗器降压启动 |
|
● |
● |
|
其他启动 |
定制 |
||
|
测量功能 |
|||
|
三相电流 |
● |
● |
● |
|
三相电压 |
|
|
● |
|
状态量输入（无源干接点输入，控制器内部提供5V电源） |
|||
|
开关量输入 |
7路 |
7路 |
7路 |
|
继电器控制输出 |
|||
|
控制量输出 |
2路 |
3路 |
3路 |
|
模拟量输出 |
|||
|
4-20mA电流 |
1路可选 |
1路可选 |
1路可选 |
|
标准RS-485接口 |
1路可选 |
1路 |
1路 |
