是否进口：否	产地：长沙	加工定制：是
品牌：盈能	型号：JYB-M1/ES22-100A	额定电压：220/380V
额定电流：1~1000AA	产品认证：***	最小包装数：1
物料编号：001

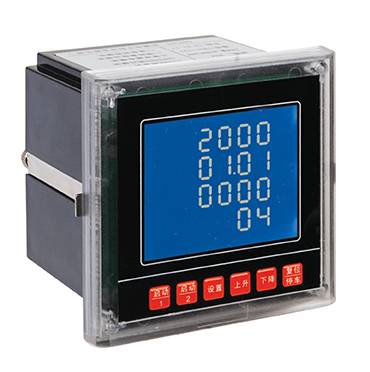

JYB-M1/ES22-100A是本公司多年专业技术研究国外同类产品、总结合国内大量MCC电气系统基础上，设计高性能数字微处理器技术开发研制的电动机保护和控制。具有***水平完善的电动机保护功能、支持专业的电动机控制方式及提供的监测功能，可以对电动机进行多种控制、运行监控、保护、联锁、测量、远程通讯、遥信、遥控、故障信息管理。

 JYB-M1/ES22-100A是本公司受知识产权和软件著作权保护，***提高了设计与生产效益，同时大大的降低了用户现场调试和设备维护成本是一种多功能保护电动机的管家婆，从而为生产过程提高了科学***现场保护、测控单元。

JYB-M1/ES22-100A采取模块化设计结构，产品体积小、结构紧凑、导轨或镙栓安装，适用于各种固定式柜体和抽屉中可直接安装使用。可以对三相异步电动机和增安电动机进行保护控制，是化工、石油、电力、矿山、煤炭、治金、市政、造纸、核工业等众多领域行业中的三相电动机保护理想产品。
能够对电动机运行中遇到的各种类型的故障进行准确的报***显示和脱扣动作，能***防止电机意外烧毁的发生，能为用户节约大量的资金，是热***的理想替代产品。因此。广泛采用电动机智能保护器，不但可以提高工艺控制的准确性、科学性，降低事故率，而且对于提高电气控制系统的自动化水和发展国民经济，也能起到积极的推动作用。该型智能电动机保护器的功能较多，能够对电动机运行中遇到的各种类型的故障进行准确的报***显示和脱扣动作，能***防止电机意外烧毁的发生，能为用户节约大量的资金，是热***的理想替代产品。因此，广泛采用电动机智能保护器，不但可以提高工艺控制的准确性、科学性，降低事故率，而且对于提高电气控制系统的自动化水和发展国民经济。

l 提供电动机的运行三相电流、三相电压、监控运行数据测量。

l 提供电动机的过载（过流）、欠载（欠流）、堵转、断相、三相不平衡、过压、欠压、短路、漏电、接地、启动超时保护。

l 提供电动机的直接启动、正反启动、星三角启动、自藕降压启动、直接旁路启动方式。

l 提供R-S485通讯功能，支持自定义协议、Modbus通讯协议，支持DCS/PLS硬件4-20毫安模拟量信号输出，方便用户对MCC进行集中智能化、数字化保护器监控网络通讯一体化管理。

l 提供多路可编程输入/输出接口，联锁满足各种工艺和控制要求。

l 提供完善软件、硬件设计、具备自检、自校、升级功能，高度可靠性和稳定性。

l 提供科学***现场保护、监控、动作及时可靠。

l 提供LCD宽屏液晶汉字化进行电动机参数保护、监测和数据设置。

l 提供内置CPU对电动机运行实时状态进行监测。

l 提供启停、控制、运行、监测、保护集成与CPU，现场层和控制层之间通讯采用总线技术。

且可大大节省安装面积，但由于控制与保护开关电器价格昂贵，且一旦损坏要整台更换，代价很大。故产量和使用量都受到限制。该系列低压电动机保护器，具有过载、断相、不衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。应用范围：可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。电动机在运行中经常会由于使用不当而引发各种故障，据不统计，国内每年烧毁电动机的数量在20万台以上，直接经济损失约16亿元，间接经济损失高达百亿元。随着现代化电子技术的迅速发展，各种新型的电动机控制和保护器不断涌现。三相鼠笼式异步电动机是当前工矿企业中应用***的电动机，其电机绕组的接线方法分星形接法Y和三角形接法Δ，下面介绍错误接线带来的后果。定子绕组星形运行的电动机，其每相绕组承受的电压即相电压是电动机额定电压(电源线电压)的1/3倍(0.58倍)。若错接成三角形运行，即相电压升高至厂家规定的1.73倍。，电源电压380伏，星形运行，相电压为220伏，接成三角形，则相电压升高至380伏。由于绕组的相电压升高，铁芯将高度饱和，铁芯磁通的励磁电流将急剧增加，再加上负载电流，定子绕组电流大大增加，将使绕组铜损急剧增大，最终导致定子绕组过热烧毁。

是能在自己熟练理解的基础上画出来，基本电路的储备是十分重要的。快速看懂复杂的电气原理图还需要一定要读图技巧。1，快速看图：主回路～控制回路。先看主回路，后看控制回路。主回路动作原理相对很简单，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本控制电路，这样再去看二次控制回路就相对简单多了。2，快速看图：从上到下看图。正规的电路图都是从上到下逐步阐明电路的保护，控制和原理的。版权所有，二次回路的控制也同样如此，从上到下的看电路图能够事半功倍。欠载保护，短路保护。控制功能：直接起动，正反起动，星三角起动。直接旁路起动，自耦变压器降压起动，多方起动控制。显示监测：运行状态，三相电流，线电压，漏电电流故障信息等。设定功能：额定电流，保护电流曲线，启动时间相不衡，过欠压设定，漏电电流值，通讯地址等。远传功能：具有D－20mA标准模拟量输出。不需外接电源。通讯功能：通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启动停止控制等。技术参数反时限保护：本保护装置具有过流反时限延时保护功能如图。轻载保护：当电流值小于轻载保护设定值时，保护装置在30秒内动作。过流保护：保护电流可任意设定，电流值大于设定值时。各项保护设定值应正确无误，不用的选项应放弃设定

其机械寿命达500—1000万次，电寿命AC一3达100～120万次。采用了的触头与电磁系统分离式设计，有效触头的二次弹跳，大幅度提高了产品的电寿命，而且适用于重载起动等严酷的场合。控制保护开关电器既可现场手动操作，又可实现远距离遥控控制。3.4功能特点研究应用微电子的控制与保护开关电器抗干扰能力强，实现控制与保护开关数字化、智能化、通信网络化及现场总线连接监控等功能。其功能特点如下。(1)具有远距离自动控制和就地直接人工控制功能。(2)具有面板指示及机电信号报警功能。(3)具有协调配合的时间一电流保护特性(具有长延时、短路短延时、和瞬时三段保护特性)。(4)具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不衡、、起动延时(避开起动大电流、它和过流动作时间分开)等诸多功能。
