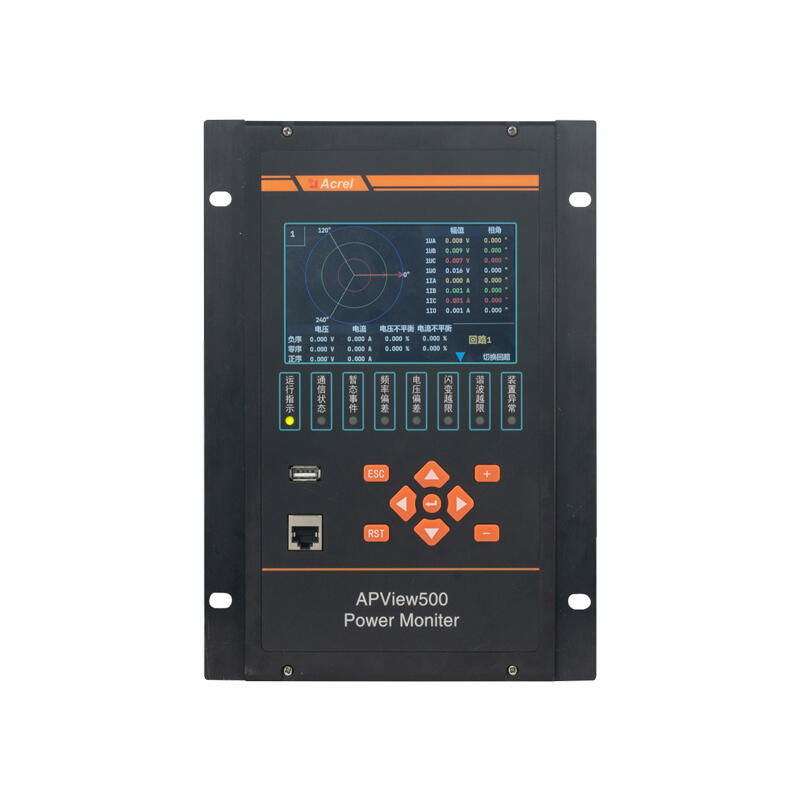

关于我们的电能质量监测装置APView500的详细介绍，在现代工业和商业应用中，电能质量监测是确保电力系统稳定运行和设备正常工作的关键环节之一。上海安科瑞电气股份有限公司推出了全新的APView500电能质量监测装置，旨在为客户提供高效、可靠的电能质量分析解决方案。

APView500电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统，严格遵循IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各项电能质量指标的测量方法。该装置集成了谐波分析、波形采样、电压暂降/暂升/中断监测、闪变监测、电压不平衡度监测、事件记录及测量控制等多种功能于一体。其在电能质量指标参数测量方法的标准化、测量精度、时钟同步及事件告警等方面，均达到了国家A级标准要求。APView500适用于110kV及以下供电系统，广泛应用于化工、钢铁、冶金、医院、数据中心、交通建筑等行业的电能质量监测，为用户提供高效、可靠的电能质量解决方案。

装置命名

功能特色

实时监测与数据分析

APView500能够实时监测电网参数，如电压、电流、频率等，同时精确记录和分析电能质量相关的波形、谐波及扰动等数据。其高精度的测量能力和稳定的数据采集确保了数据的可靠性和准确性。

多种电能质量指标

该装置支持多种电能质量标准和指标的计算与分析，如THD（总谐波失真率）、电能质量事件记录、暂态扰动等，为用户提供全面的电能质量评估。

远程监控与通信能力

APView500配备了先进的远程监控功能，支持多种通信接口和协议，如Modbus、TCP/IP等，便于用户远程访问和数据管理。这种设计使得用户可以实时监控电能质量状况，及时做出反应并进行调整。

用户友好的操作界面

装置配备了直观友好的操作界面和功能丰富的软件平台，用户可以轻松配置参数、查看实时数据和历史记录，快速生成报告和分析结果。

参数介绍

功能介绍

记录存储功能

可对监测点数据实时保存，1min?数据(最大值、最小值、平均值、95%概率大值、均方 根值)在装置上最长保存时间为?90?天，之后按"先进先出"原则更新。

通讯功能

2 个 RS485 串行通讯接口，支持 Modbus-RTU 协议，能够读取所有被测量参数；提供 3 个以太网接口，支持 Modbus-TCP、IEC61850 MMS、FTP，能够读取所有被测量参数； 提供一个以太网维护口，用于装置软件升级；

GPS 对时功能

装置具有 GPS 硬对时接口，支持 IRIG-B 码对时。

告警功能

可根据用户设定的稳态、暂态、瞬态的各项电能质量指标的限值，启动告警功能。当某 一告警触发时，装置会记录事件记录并触发录波。

录波功能

装置对每个告警事件都能触发录波，并提供手动触发录波、定时触发录波和上位机触发 录波功能。

本地 PQDIF 文件生成功能

统计数据以 PQDIF 文件格式保存，记录数据包括 2h 内的故障录波波形和稳态数据。 稳态数据包含装置每 1min 统计的"最大值""最小值""平均值""均方根值""95%概率值"整 2h 保 持的数据。记录的故障录波数据和稳态数据均可通过工具软件查看。记录 1min 内"最大值"" 8最小值""平均值""均方根值""95%概率值"生成一个记录数据点，这些数据点整 2 小时形成一 个存储文件，可通过查看软件观察线路变化趋势。

尺寸规格

安装方式

操作面板

?功能参数

技术规格

- 测量范围：电压、电流、频率、功率因数等

- 精度等级：国际标准要求的精度等级

- 数据存储容量：大容量存储，支持长期数据记录

设备特性

- 外观设计：紧凑型、模块化设计，适应各种安装环境

- 环境要求：广泛的工作温度范围和环境适应能力

接线端子
