安科瑞嵌入式电能表

1，概述

1 概述

AMC 系列智能电量采集监控装置，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有 RS485 通讯接口，采用MODBUS-RTU 协议可满足通讯联网管理的需要；4-20mA 的模拟量输出可与测量的电参量相对应，满足 DCS 等接口要求；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

2，产品规格与型号

注：

1、DI--开关量输入 DO--开关量输出 M--模拟量输出 SOE--事件记录 H--谐波测量 Ep--电能脉冲

96-96 外形 72-72 外形 L-液晶显示（空白是数码管） E3-三相三线电能 E4-三相四线电能 K-开关量

输入/输出模块（I/O 模块） C-RS485 通讯 F-复费率（选配） KA-开关量有源 DI 输入/无源输出模块

2 2 、数码管显示时，谐波数据不显示，仅通过通讯读取数据。

3 3 、K K 为必选功能，从 ①② 中自行选择

4 4 、在选配复费率 F F 功能时，同时具备 E SOE 事件记录、极值记录和最大需量（D D ）功能。在选配 E SOE 事件记录

功能时，同时具备极值记录和最大需量（D D ）功能。

5 5 、 KA ：2 2 路 路 C AC V 220V 市电或者油机信号接入。

技术参数

4 安装接线说明

4.1 外形及安装开孔尺寸(单位：mm)

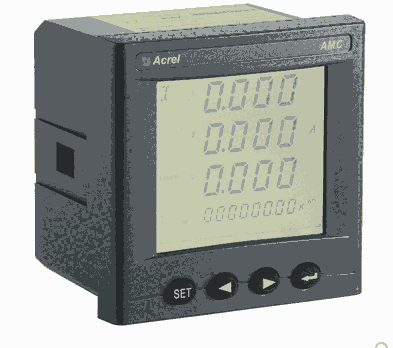

嵌入式电能表

1、支持全电力参数测量（U、I、P、Q、S、PF、F）；以及2-31次分次谐波测量；

2、支持双向有功、无功电能计量;

3、支持复费率功能，14时段，4套费率；

4、支持事件记录、最大需量以及极值统计；

5、支持最大二路开关量输出及四路开关量输入，可配置为报警输出；

6、支持两路模拟量输出，可任意配置对应输出电参量（AMC96）；

7、液晶显示，背光延时关闭时间可设；液晶除显示电参量、电能值外，还可以显示当前负载率信息；

8、Modbus RTU规约/DL/T645-07规约可自适应；波特率1200bps-38400bps可设，奇偶校验位可设；

电磁兼容报告

IEC测试报告

IP65防护报告

TUV符合声明证书

EAC海关联盟证书

CE证书

功能检测报告

CPA型式试验报告
