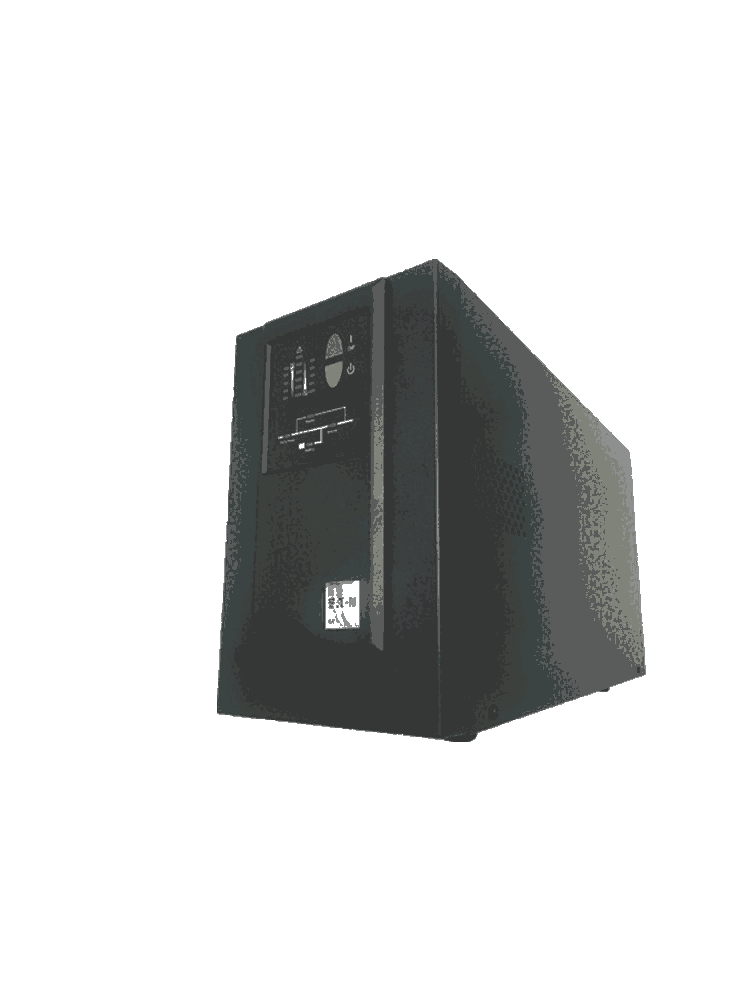

伊顿UPS不间断电源DX3000CNXL在线式3KVA/2700W塔式营业厅断电用

用户的负载配电采用分级多路控制方式。当末端某一支路发生过流或短路保护时，不会导致同一级中其他支路或上一级用电设备掉电，且下一级断路器的总额定电流值不应大于上一级的130%，以避免出现下一级每个支路断路器都没满载或过载工作时（断路器不跳闸），上一级断路器却因过载而跳闸，以致全部负载都失去供电。

另外，上一级断路器的脱扣曲线和脱扣时间要大于下一级断路器的脱扣曲线和脱扣时间，以免下一级中支路有尖峰、浪涌或发生短路时，上一级断路器先于下一级断路器脱扣，导致全部负载断电。对于三进三出UPS,要求用户尽量平均分配三相负载，以避免因UPS输出三相中某一相过载而使UPS转入旁路状态，降低UPS对负载的保护等级。
建议用户为UPS及其负载单独设置配电盘，以便于对UPS及其保护的负载进行集中、可靠的控制。此配电盘所选元器件要符合国家的阻燃和绝缘要求第一类防护形式：防止固体异物进入电器内部及防止人体触及内部的带电或运动部分的防护。第一类防护形式的分级方式及定义见表6-3。
