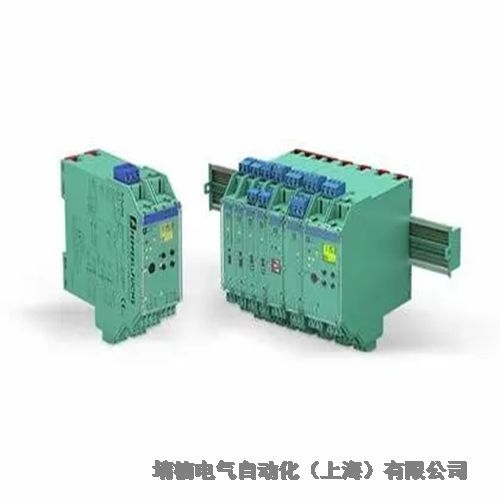

倍加福安全栅KCD2-RR2-Ex1信号中继安全栅K系列导轨式介绍

KCD2-RR2-Ex1

阻力增音机

1通道隔离屏障，24 V直流电源(电源轨)，电阻和RTD输入(Pt100, Pt500, Pt1000)，电阻输出，精度0.1%，Pt100线路故障检测(LFD)，外壳宽度12.5 mm，maxSIL 2 (SC 3) acc。符合IEC/EN 61508，外壳宽度:12.5 mm，通道数:1通道，传输方向:到控制系统，安全完整性等级(SIL): SIL 2，额定电压:19…30v DC，现场设备:电阻温度计，信号:电阻，线路故障检测

KCD2-RR2-Ex1

通用规范

信号型模拟输入

功能安全相关参数

安全完整性等级(SIL) SIL 2

系统能力(SC

供应

连接电源轨或端子9+，10-

额定电压19…30v直流

波动在供应容忍范围内

额定电流<28马

功耗0.35 W (24v和1ma检测电流)，0.85 W (30v和10ma检测电流)

输入

连接侧现场侧

连接端子1、2、3、4

线路故障检测是，在Pt100

引线电阻≤电阻值的10%

传输范围0…10马

可用电压7v

线路故障检测<30 nA

输出

连接侧控制侧

连接端子5-、7-、6+、8+

电流0…10马

可用电压0…4.2 V

故障信号场电压<150mv或>4伏，取决于引线断开

I &lt反极性保护;10 mA或U <20 V

传输特性

准确度0.1%

偏差im≥1ma: Rm的±0.1%或±0.1 Ω(以较大的值为准)

我& lt;1 mA:精度与Im成比例降低。

例如:Im = 0.1 mA: Rm的±1%或1 Ω(以较大的值为准)。

环境温度的影响im≥1ma, Rm≥100 Ω: 0.01% /K在-20…+70°c(-4…158°F)

我& lt;1 mA或Rm <100 Ω:温度稳定性随Im或Rm成比例降低

沉降时间≤5ms

上升/下降时间≤2ms(10…90%)

电隔离

输出/电源功能绝缘，额定绝缘电压50v AC

指标/设置

显示元件

控制元件拨码开关

通过拨码开关配置

贴标空间用于贴标在前面

指令一致

电磁兼容性

指令2014/30/ eu en 61326-1:2013(工业场所)

整合

电磁兼容性ne 21:17 17

En iec 61326-3-2:2018

防护等级iec 60529:2001

ul 61010-1:2012

环境条件

环境温度-40…70°c(-40…158°F)

机械规范

防护等级ip20

连接螺钉端子

质量约。100克

尺寸12.5 x 119 x 114毫米(0.5 x 4.7 x 4.5英寸)(宽x高x深)，外壳类型A2

安装在35mm DIN安装导轨上。EN 60715:2001

与危险区域有关的应用数据

欧盟型式检验证书baseefa 10atex 0061X

标记前六边形II (1)G [Ex ia Ga] IIC

Ex- hexagon II (1)D [Ex - ia Da] IIIC

前六边形I (M1) [Ex ia Ma] I

输入[Ex ia Ga] IIC， [Ex ia Da] IIIC， [Ex ia Ma] I

电压9.5 V

电流39.22 mA

功率93兆瓦

供应

最大安全电压250v(注意!额定电压可低一些。)

输出

最大安全电压250v(注意!额定电压可低一些。)

证书baseefa 10atex 0062X

标记Ex- hexagon II 3G Ex- IIC T4 Gc

电隔离

输入/输出安全电气隔离acc。符合IEC/EN 60079-11:2007，电压峰值375 V

输入/电源安全电气隔离acc。符合IEC/EN 60079-11:2007，电压峰值375 V

参数确定

安全栅选型在安全栅的使用中比较关键,选择正确的安全栅是保证系统防爆的基础。

安全栅选型要保证以下两点：

第一，要保证系统的工作正常，需要根据系统的参数，确定安全栅的参数，齐纳安全栅主要看工作电压，max工作电压，端电阻等参数，隔离安全栅主要看可以达到的精度。当然，无论齐纳安全栅还是隔离安全栅，要考虑的还后工作环境，如使用温度，湿度，还有安装方式是否便于现场安装等等。

第二，要根据需要防爆的区域，是0区，1区还是2区，来确定需要达到的防爆等级，最后可以确定是用i的还是ib级的安全栅。

配套要求

1. 安全栅应安装在非危险区；

2. 导流条和机壳绝缘，各导流条之间要用线芯截面积4m㎡;以上的铜导线或电缆线相互连接；

3. 使用前请认真核对安全栅的型号、极性和工作电压；

4. 禁止用兆欧表直接测量安全栅端子之间的绝缘。检查系统线路时，必须断开全部安全栅的接线；

5. 安全栅的本安端和非本安端的接线不允许接错；

倍加福安全栅KCD2-RR2-Ex1信号中继安全栅K系列导轨式介绍
