8米F型悬臂式交通标识牌立杆规格

1、诱导屏立杆材质选用上海宝钢产低碳钢Q 235 A 型，钢材的硅含量不高于百分之0.04，经大型折弯机一次折弯成型，直线度误差不超过百分之0.05，监控龙门架的抗风能力按36.9米/秒11级以上设计。

2、杆体总高8米，立柱直径为375 mm，壁厚10 mm。F杆交通诱导屏立杆底部带有法兰盘，法兰盘安装孔距为600 mm，通过地脚螺栓安装在基础上。（地锚为用户设定的参数，或由公司按常配置）

3、F杆交通诱导屏立杆焊接方式为自动埋弧焊接，焊接可靠，表面光滑，无明显的气孔、焊瘤、咬边等焊接缺陷，超声波探伤检验，达焊接GBl 1345 Ⅱ级标准要求。

4、F杆交通诱导屏立杆防腐处理采用内外热镀锌，镀锌工艺过程经过酸洗、热镀锌、水洗、磷化、钝化等过程，镀锌层表面光滑美观，光泽一致，无皱皮、流坠及锌瘤、起皮、阴阳面等缺陷存在，锌层厚度达到 86 um以上，符合国家标准GB/T 13912-92，镀锌层附着力符合GB 2694-88的要求，防腐寿命大于30年。

 5、F杆交通诱导屏立杆热镀锌后进行静电喷塑（颜色可选择），喷塑前先磨砂以增加附着力，喷塑过程中严格控制固化时间和温度，保证塑层均匀、光滑、无气孔。喷塑层厚度≧1O  ou m，附着力达到 GB 9286-880级，表面光滑，硬度≧2 H。

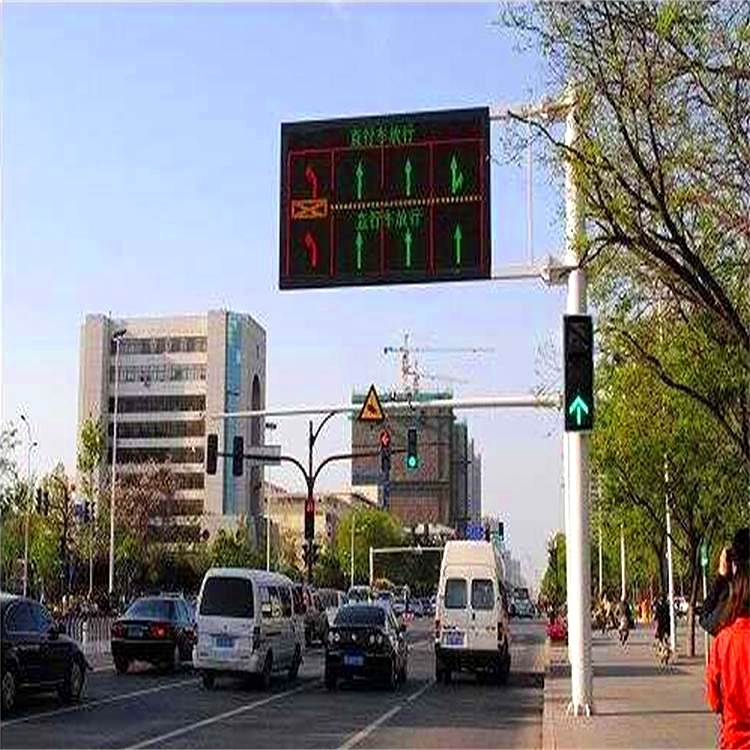

交通标志牌杆也称为道路标志牌杆，公路标志牌杆，公路两旁用于指示交通路线的立柱，交通标志牌杆是由钢管加工成型，表面经过热镀锌处理。一般分为单柱式、多柱式和臂式交通标志杆。交通标志杆一般设置在高速公路、城市道路和各种公路，和交通标志牌配套使用。

安装规范

1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡须居中；监控立杆预埋件基础混凝土浇捣须密实，禁止混凝土有空鼓；

2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面须要高于地平面5 MM-10 MM；混凝土须要养护一段时间，以保混凝土能达到一定的安装强度。

3、每一根金属立杆都须接地，其接地电阻小于4欧；各立杆基础具

体数据视现场施工需要为准。

A． 用途：安装监控机器云台；立杆,八角杆

B． 安装方式：通过基础螺杆与立杆基础连接固定

C． 安装工具：活动扳手；

D． 安装要求：

1、安装牢固；

2、立杆中间的线应与水平面垂直；

3、立杆上成180 角两腰形孔的中间连线应与道路走向平行；

4、在立杆底部窨井到各腰形孔之间放置穿线用铁丝。
