产品名称

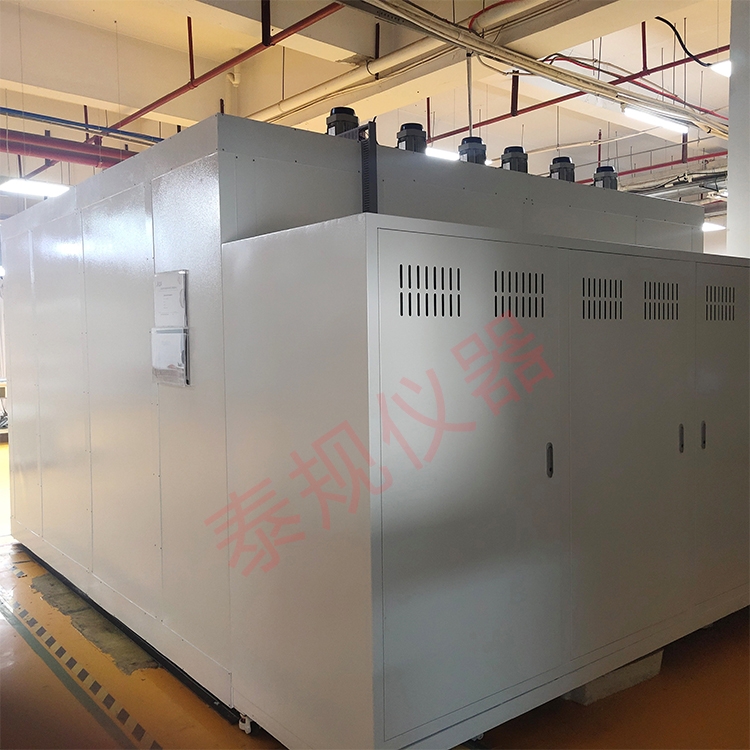

光伏组件湿冻循环试验箱

设备型号

工作室尺寸(mm)长/宽/高

外形尺寸(mm)长/宽/高

内箱容积

TG-1028A

2000X2500X2000

2200X3600X2500

1000L

TG-1028B

2500X2500X2000

2700X3600X2500

1250L

TG-1028C

2500X3000X2000

2700X4100X2500

1500L

TG-1028D

2500X4000X2000

2700X5100X2500

2000L

TG-1028E

3000X4000X2000

3200X5100X2500

2400L

TG-1028F

3500X4000X2000

3700X5100X2500

2800L

TG-1028G

3500X4500X2000

3700X5600X2500

3150L

组件数量

1-25pcs光伏组件（可满足多种规格组件测试、以及zui新210组件试验需求）

样品架

试验箱配 1 套试件搁置架（可选配光伏组件pcs数量）

一：温度指标

1.1、温度范围：

-40℃～+100℃/-70℃～+100℃(可选配)

1.2、温度波动度：

≤±0.5℃

空载

1.3、温度均匀度：

≤±2℃

空载

1.4、控温精度：

±0.1℃

1.5、升温速率：

2℃/min(+20～+100℃) 可依据用户要求增配达到快速升降温指标。

1.6、降温速率：

1℃min（+20～-40℃） 可依据用户要求增配达到快速升降温指标。

二：湿度指标

2.1、湿度范围：

湿度范20%RH~98%RH

2.2、湿度偏差：

±1%RH

2.3、湿度均匀度：

±2/-3%R.H(＞75%时)，±5%R.H(＜75%时)

2.4、湿度波动度：

±0.3℃ ;  ± 2.5% R.H

三：结构

3.1、外箱

宝钢产上deng冷轧钢板(表面喷粉)

3.2、内箱

进口不锈钢板 SUS304#

3.3、保温层

耐高温同时保温效果zui佳的 PU（聚氨酯）发泡+超细离心玻璃棉复合保温层厚度100mm

3.4、内壁

箱体内壁采用SUS304 不锈钢板制作，所有接缝 TIG 连续焊接，确保长期试验后不出现泄漏现象

3.5、内侧箱底

箱体内测底部采用SUS不锈钢（压日本小碎花）

3.6、外侧箱底

箱体底部槽钢焊接成型，承重≥1000kg/m2

3.7、测试孔

依据客户要求开直径多少mm的测试孔，以及测试孔数量。

四：制冷机组

4.1、压缩机

德国比泽尔（或法国泰康）

根据箱体决定匹配大小压缩机

4.2、制冷剂

美国Dupont环保制冷剂R404a

臭氧耗损指数均为0

4.3、冷却方式

水冷（或风冷）

水冷流量：15t/h

五：控制系统

5.1、控制器

中文彩色触摸屏+ PLC控制器(控制软件泰规仪器自行开发)

5.2、显示器

7英寸 640X480，彩色触摸屏

5.3、程序容量

可编辑：120 个程序，zui大 1200 段，程序曲线可以进行储存，下次试验时可直接进行调用。

5.4、故障报警

设备出现故障时自动报警并切断电源，同时在控制器上使用中文显示出现的故障现象和简单故障说明，用户可方便的根据故障查找原因。

5.5、自整定

控制器具有PID 自整定功能

5.6、显示分辨率

温度 0.1℃；湿度：0.1％RH；时间 0.1 分钟

5.7、传感器

进口电子式传感器（或铂金PT100铂电阻）

5.8、存储器

4G SD 卡

六：电源

6.1：电压

AC380V 三相四线+保护地线

6.2：zui大运行功率

根据设备大小决定。

七：保护措施

7.1：漏电保护

7.2：接地保护

7.3：总电源相序和缺相保护

7.4：控制器分级密码保护

7.5：加热器短路、超温保护

7.6：加湿器水位保护（无湿度功能时无此项）

7.7：加湿器过热防干烧保护（无湿度功能时无此项）

7.8：压缩机电机过热保护

7.9：压缩机过载保护

7.10：压缩机油压保护（压缩机有油泵时）

7.11：循环风机电机过载保护

7.12：冷却水欠压保护
