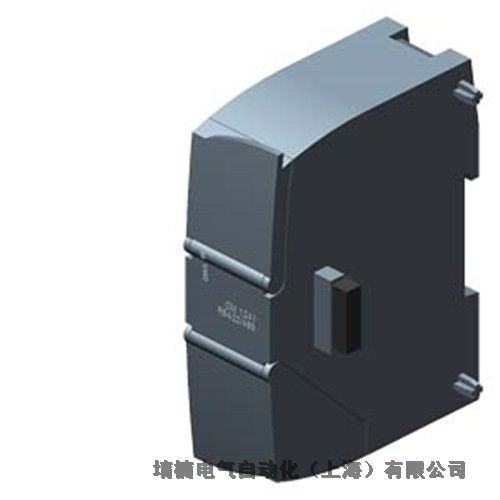

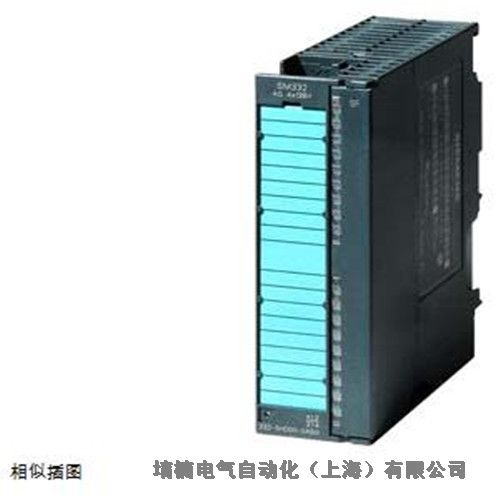

西门子6ES7322-1BL00-0AA0数字输出模块S7-300系列

电源电压
负载电压 L+
● 额定值 (DC) 24 V
● 允许范围，下限 (DC) 20.4 V
● 允许范围，上限 (DC) 28.8 V
输入电流
来自负载电压 L+（空载），最值 160 mA
来自背板总线 DC 5 V，最值 110 mA
功率损失
功率损失，典型值 6.6 W
数字输出
数字输出端数量 32

短路保护 是的; 电子
● 响应阈，典型值 1 A
感应式关闭电压的限制 L+ (-53 V)
控制数字输入 是的
输出端的通断能力
● 照明负载时的最值 5 W
负载电阻范围
● 下限 48 ?
● 上限 4 k?
输出电压
● 对于信号 “1”，最小值 L+ (-0.8 V)
输出电流
● 对于信号“1”的额定值 0.5 A
● 针对信号“1”的允许范围 0 至 40 ℃，最小值 5 mA
● 针对信号“1”的允许范围 0 至 40 ℃，最值 0.6 A
● 针对信号“1”的允许范围 40 至 60 ℃，最小值 5 mA
● 针对信号“1”的允许范围 40 至 60 ℃，最值 0.6 A
● 针对信号“1”的最小负载电流 5 mA
● 针对信号“0”的剩余电流，最值 0.5 mA

电阻负载时的输出延迟
● 从 “0” 到“1”，最值 100 μs
● 从 ”1” 到“0”，最值 500 μs
两个输出端并联
● 用于增加功率 不
● 用于冗余控制负载 是的; 只有同组输出
开关频率
● 电阻负载时的最值 100 Hz
● 电感负载时的最值 0.5 Hz
● 电感负载时（依照 IEC 60947-5-1，DC13），最值 0.5 Hz
● 照明负载时的最值 10 Hz
输出端的总电流（每组）
水平安装位置

— 最可达 40 ℃，最值 4 A
— 最可达 60 ℃，最值 3 A
垂直安装位置
— 最可达 40 ℃，最值 2 A
导线长度
● 屏蔽，最值 1 000 m
● 未屏蔽，最值 600 m
报警/诊断/状态信息
报警 不
诊断功能 不
报警
● 诊断报警
